Las fallas catastróficas de mangueras en entornos de plantas industriales conllevan graves consecuencias operativas y financieras. Estos componentes actúan como puntos de falla críticos y de alto riesgo en todas sus instalaciones, no como simples elementos básicos que puede intercambiar sin pensarlo dos veces. Especificar la manguera incorrecta conduce directamente a tiempos de inactividad no planificados, graves riesgos de seguridad, como explosiones de alta presión o derrames de productos químicos tóxicos, y desgaste prematuro del equipo causado por restricciones de flujo o contaminación del medio.
Para garantizar la confiabilidad operativa, los gerentes de planta y los ingenieros de mantenimiento deben adoptar un enfoque sistemático respaldado por la ingeniería. Seleccionar la manguera exacta para medios, presiones y demandas ambientales específicos es un requisito absoluto para operaciones seguras. Depender de conjeturas o simplemente volver a pedir el mismo número de pieza sin verificar las condiciones operativas actuales expone a la planta a riesgos innecesarios. Esta guía proporciona un marco integral para evaluar y especificar los componentes de transferencia de fluidos adecuados para sus instalaciones.
Estandarice la selección utilizando el marco STAMPED (Tamaño, Temperatura, Aplicación, Material, Presión, Extremos, Entrega) para eliminar conjeturas y garantizar el cumplimiento de la seguridad.
Comprenda la regla de ensamblaje del 'eslabón más débil': un conjunto de manguera industrial es tan fuerte como su componente de menor calificación (la manguera, el conector o el método de conexión).
Haga coincidir estrictamente el material del tubo interior con las propiedades químicas, térmicas y abrasivas del medio transportado para evitar una rápida degradación.
Implemente un sistema proactivo de auditoría, seguimiento y etiquetado de mangueras en toda la planta, inspirado en Swagelok, para mitigar los riesgos de implementación y prevenir fallas antes de que ocurran.
La falla de la manguera desencadena efectos en cascada en toda la instalación. La producción se detiene inmediatamente cuando falla una línea crítica, lo que provoca que no se cumplan objetivos y se interrumpan las cadenas de suministro. Los costos de limpieza ambiental aumentan rápidamente cuando se derraman materiales peligrosos, lo que a menudo resulta en violaciones del cumplimiento de OSHA, fuertes multas y lesiones graves a los trabajadores. Confiar en la 'coincidencia de números de pieza' sin reevaluar las condiciones operativas actuales es una práctica peligrosa. Los entornos de las plantas evolucionan, las demandas de producción aumentan y es posible que los parámetros de instalación originales ya no se apliquen a la carga de trabajo actual.
Cuando los equipos de mantenimiento simplemente reemplazan una manguera defectuosa con una unidad idéntica sin investigar la causa raíz de la falla, garantizan que esto se repita. Si una manguera falla debido a abrasión externa, reemplazarla con la misma manguera sin blindaje no soluciona nada. Debe analizar el modo de falla (ya sea degradación térmica, ataque químico o fatiga mecánica) y actualizar la especificación en consecuencia.
Una implementación exitosa requiere un estricto cumplimiento de los requisitos de ingeniería básicos. Necesita márgenes de seguridad adecuados, normalmente manteniendo una relación de presión de explosión a trabajo de 4:1 para aplicaciones industriales estándar, aunque los productos químicos peligrosos pueden requerir márgenes más altos. La máxima eficiencia operativa exige una caída de presión mínima en todo el sistema, lo que requiere un dimensionamiento preciso del diámetro interno. La longevidad predecible del ciclo de vida garantiza que los programas de mantenimiento sigan siendo precisos y se minimicen las fallas inesperadas, lo que permite cambios planificados durante las paradas programadas.
El éxito también significa lograr un enrutamiento adecuado sin provocar estrés mecánico. Una manguera correctamente especificada se ajustará a las limitaciones físicas de la maquinaria sin violar su radio de curvatura mínimo ni torcerse durante la operación. Lograr estos criterios requiere alejarse de la compra basada en la disponibilidad y avanzar hacia la compra basada en especificaciones de ingeniería.
El diámetro interno (ID) determina la velocidad de flujo adecuada y la eficiencia del sistema. Un DI de tamaño insuficiente provoca caídas de presión en el sistema, flujo turbulento y acumulación excesiva de calor, lo que puede dañar el equipo aguas abajo y degradar el material de la manguera desde adentro hacia afuera. Por el contrario, una manguera de gran tamaño reduce la presión del sistema por debajo de los niveles operativos requeridos y agrega peso y volumen innecesarios al conjunto.
Las consideraciones sobre el diámetro externo (OD) dictan cómo pasa la manguera a través de espacios reducidos de la planta. Las mediciones precisas del diámetro exterior garantizan una compatibilidad de ajuste adecuada y permiten la selección correcta de la abrazadera de soporte. Si utiliza una abrazadera diseñada para un diámetro exterior más pequeño, aplastará el refuerzo de la manguera. Si la abrazadera es demasiado grande, la manguera vibrará y rozará contra la abrazadera, lo que provocará el desgaste de la cubierta y, eventualmente, fallará.
Hay que diferenciar entre la temperatura del material a transportar y la temperatura ambiente exterior. El calor extremo degrada rápidamente los compuestos de caucho, lo que reduce los índices de presión y acelera el proceso de envejecimiento. Al transportar fluidos calientes, el tubo interior debe soportar la carga térmica sin endurecerse ni agrietarse.
Las temperaturas ambientales externas también desempeñan un papel fundamental. Los entornos fríos provocan agrietamiento en seco y endurecimiento térmico del elastómero, lo que hace que la manguera se vuelva quebradiza y susceptible de fallar al flexionarse. El calor radiante de hornos o líneas de vapor cercanos puede quemar la cubierta exterior, destruyendo sus propiedades protectoras. Debe evaluar ambas temperaturas extremas y seleccionar materiales que puedan soportar el estrés térmico combinado.
Las condiciones externas dictan los requisitos de material de cobertura. Considere la exposición a los rayos UV y al ozono, los lavados químicos frecuentes, la abrasión física y si la manguera experimenta flexión continua o intermitente. Una manguera arrastrada por un piso de concreto requiere una cubierta altamente resistente a la abrasión, como UHMWPE o una mezcla espesa de caucho sintético.
Las restricciones de enrutamiento requieren un estricto cumplimiento de los requisitos de radio de curvatura mínimo. Obligar a una manguera a doblarse más que su límite diseñado tensiona las capas de refuerzo, provocando que se separen o se doblen. Es fundamental evitar la torsión de la manguera durante la instalación; Una manguera torcida sólo unos pocos grados durante la instalación del accesorio puede ver su vida útil reducida en más del 70% debido a la inmensa tensión ejercida sobre los cables de refuerzo.
La evaluación del material del tubo interior frente al fluido, gas o sólido específico que se transporta no es negociable. La falta de coincidencia entre el compuesto del tubo y el medio provoca permeación, hinchazón y rápida degradación química. Consulte siempre las tablas de compatibilidad química para conocer la concentración y temperatura específicas del medio.
Una sustancia química que es inofensiva a temperatura ambiente puede volverse muy agresiva cuando se calienta. Además, considere los agentes de limpieza utilizados para lavar las líneas. Una manguera puede ser perfectamente compatible con el producto primario, pero degradarse rápidamente cuando se expone a las soluciones cáusticas utilizadas durante los procedimientos CIP (limpieza en el lugar).
La presión de trabajo máxima permitida (MAWP) define el límite de funcionamiento seguro de la manguera. Debe comprender la diferencia fundamental entre la presión de trabajo y la presión de estallido. La presión de estallido es una métrica de prueba destructiva, no una guía operativa. Debe tener en cuenta los picos de presión dinámica, las oleadas hidráulicas y los efectos del golpe de ariete, que pueden exceder momentáneamente la presión estática del sistema en un factor de dos o tres.
Las aplicaciones de succión requieren clasificaciones de vacío específicas para evitar el colapso. Una manguera diseñada únicamente para presión positiva se aplanará instantáneamente cuando se la someta a vacío, bloqueando el flujo y potencialmente cavitando las bombas. Siempre verifique la clasificación de pulgadas de mercurio (inHg) para cualquier aplicación de succión.
Los accesorios finales deben ser compatibles tanto con el material de la manguera como con la infraestructura existente de la planta. Los métodos de fijación, ya sean engarzados, estampados o con bandas, tienen un impacto directo en la prevención de fugas y la retención de presión. Los accesorios prensados proporcionan la conexión más segura y permanente, utilizando una férula que comprime la pared de la manguera contra el vástago del accesorio.
La clasificación del conjunto 'eslabón más débil' dicta que la presión de trabajo máxima publicada del conjunto completo está determinada por el componente con la clasificación más baja. Si conecta una manguera de 1000 PSI a un conector de leva y ranura de 300 PSI, todo el conjunto está clasificado para un máximo de 300 PSI. La manguera, el acoplamiento y la abrazadera del accesorio deben cumplir o exceder la presión máxima del sistema.
Especifique los requisitos para las pruebas hidrostáticas previas a la entrega y las certificaciones de materiales como CRN, FDA o USP Clase VI. La prueba hidrostática implica presurizar el conjunto completo con agua a un múltiplo específico de su presión de trabajo (generalmente 1,5x o 2x) para verificar la retención del accesorio y la integridad de la manguera antes de que ingrese a sus instalaciones.
Considere las necesidades de embalaje específicas para evitar daños durante el transporte. Las mangueras deben taparse para evitar la contaminación interna y enrollarse adecuadamente para evitar que se doblen. Tenga en cuenta la disponibilidad de la cadena de suministro y los plazos de entrega extendidos para ensamblajes personalizados para evitar retrasos en el proyecto durante los cambios críticos de la planta.
Las herramientas neumáticas, las estaciones de lavado y las líneas de enfriamiento funcionan bajo parámetros específicos que requieren soluciones flexibles y duraderas. Los materiales comunes incluyen mezclas de EPDM, PVC y nitrilo. Evalúelos en función de la resistencia al aceite, la flexibilidad y la tolerancia a la temperatura. El EPDM destaca por su resistencia a la intemperie y al ozono, lo que lo hace ideal para tuberías de agua exteriores, pero se degrada rápidamente cuando se expone a aceites a base de petróleo.
Si el sistema de aire comprimido introduce aceites lubricantes en la línea, se requiere un tubo de nitrilo para evitar la hinchazón y la degradación. Una de uso general manguera de aire y agua maneja eficazmente las condiciones estándar del taller, siempre que el material de la cubierta coincida con el abuso físico que soportará en el taller.
La extracción de agua, la transferencia agrícola y el drenaje de la construcción requieren una construcción especializada para manejar la presión negativa. Una manguera de succión de agua utiliza un refuerzo de hélice de alambre rígido incrustado dentro de las capas de caucho. Esta estructura interna evita el colapso de la manguera en condiciones de vacío de presión negativa durante las operaciones de extracción.
Al seleccionar una manguera de succión, considere la flexibilidad requerida para su implementación. Las cubiertas corrugadas ofrecen radios de curvatura más estrechos y un manejo más fácil en comparación con las mangueras de cubierta lisa, lo que resulta muy beneficioso al maniobrar mangueras pesadas en sitios de construcción o sumideros de plantas estrechos.
El pulido con chorro de arena, la transferencia de material seco a granel y el manejo de lodos exigen una durabilidad extrema para soportar la fricción interna constante. Una manguera de material abrasivo utiliza caucho natural grueso y altamente resistente o tubos sintéticos especializados. Estos materiales resisten el desgaste interno absorbiendo el impacto de las partículas abrasivas y rebotando, en lugar de romperse.
La acumulación de electricidad estática es un peligro enorme durante la transferencia de material seco. A medida que las partículas secas corren a través de la manguera, generan una carga estática que puede generar arcos y provocar explosiones en ambientes polvorientos. Las mangueras abrasivas deben incorporar compuestos de tubos que disipen la estática o cables estáticos integrados conectados a los accesorios de los extremos para conectar a tierra de forma segura el conjunto.
La transferencia de petróleo, los retornos hidráulicos y el procesamiento químico presentan desafíos complejos con respecto a la compatibilidad de los materiales. Una manguera de succión de aceite industrial requiere nitrilo (NBR), neopreno u otros compuestos especializados. Estos materiales ofrecen máxima resistencia a la degradación, hinchazón y permeación del aceite en condiciones adversas.
Al transferir combustibles refinados, aromáticos o petróleo crudo, el tubo no debe lixiviar compuestos en el fluido ni absorber el fluido e hincharse. La hinchazón reduce el diámetro interno, restringiendo el flujo y aumentando la presión del sistema. Siempre verifique el contenido aromático específico del combustible o aceite, ya que concentraciones aromáticas más altas requieren formulaciones de caucho sintético más robustas.
Los estándares regulatorios e industriales dictan el cumplimiento en entornos de plantas específicos. Las pautas de ensamblaje ISO, SAE, FDA para grado alimenticio y NAHAD establecen métricas básicas de calidad y seguridad. La especificación de mangueras certificadas mitiga la responsabilidad y garantiza que los componentes cumplan con rigurosos requisitos de prueba antes de que lleguen a su muelle de carga.
Por ejemplo, las mangueras utilizadas en el procesamiento de alimentos y bebidas deben cumplir con los estándares sanitarios 3-A y la FDA, lo que garantiza que los materiales no impartan sabor, olor ni sustancias químicas tóxicas al producto. Las aplicaciones farmacéuticas requieren certificaciones USP Clase VI, lo que exige una pureza y trazabilidad del material aún más estrictas.
Las características específicas de la construcción se correlacionan directamente con los resultados operativos. Comprender estas relaciones le permite especificar los rasgos físicos exactos necesarios para su aplicación.
| Característica de construcción | Resultado operativo principal | Mejor entorno de aplicación |
|---|---|---|
| Refuerzo Textil Trenzado | Alta flexibilidad, resistencia a la expansión. | Herramientas neumáticas, descarga de agua. |
| Refuerzo de alambre en espiral | Capacidad de alta presión, resistencia al impulso. | Sistemas hidráulicos, lavado a alta presión. |
| Inserto de alambre helicoidal | Resistencia al vacío, prevención de colapso. | Bomba de aspiración, aspiración, descarga de tanques. |
| Cubierta exterior corrugada | Flexibilidad extrema, radio de curvatura reducido | Espacios de recorrido reducidos, manipulación manual |
| Cubierta exterior de UHMWPE | Máxima resistencia a la abrasión | Arrastre sobre concreto, operaciones mineras |
Las compensaciones de ingeniería son inevitables en el diseño de mangueras. El aumento de las capas de refuerzo para una mayor capacidad de presión reduce inherentemente el radio de curvatura y aumenta la rigidez. Una manguera de alta presión siempre será menos flexible que una variante de baja presión. Debe equilibrar la necesidad de contención de presión con la realidad física de cómo los operadores deben enrutar y manipular la manguera.
Equilibra la ergonomía del operador con una gran resistencia al desgaste. Las mangueras más livianas y maniobrables reducen la fatiga del operador, lo cual es fundamental para tareas manuales como lavado o pulido con chorro de arena. Sin embargo, reducir el peso normalmente significa sacrificar el espesor de la cubierta y la densidad del refuerzo. Una alta durabilidad requiere cubiertas más gruesas y pesadas y un refuerzo robusto, lo que hace que la manguera sea más difícil de manejar pero prolonga significativamente su vida útil en entornos abusivos.
Las estrictas reglas de instalación evitan fallas prematuras. La mayoría de las fallas de las mangueras se deben a una mala instalación y no a defectos de fabricación. Siga estos principios de enrutamiento críticos:
Nunca gire la manguera durante la instalación. Utilice dos llaves al apretar los accesorios roscados para evitar la transferencia de torsión al cuerpo de la manguera.
Respetar en todo momento el radio mínimo de curvatura. No doble la manguera inmediatamente detrás del acoplamiento; deje un recorrido recto de al menos dos veces el diámetro exterior de la manguera antes de iniciar una curva.
Utilice abrazaderas de soporte adecuadas o protectores de resorte para evitar puntos de abrasión a lo largo del recorrido. Asegúrese de que las abrazaderas tengan el tamaño correcto para sujetar la manguera sin aplastar el refuerzo.
Dirija las mangueras lejos de fuentes de calor extremas o use mangas protectoras contra incendios si es inevitable colocarlas cerca de colectores de escape u hornos.
Identifique, audite y documente cada manguera activa en las instalaciones mediante una auditoría completa de la planta. Implemente un protocolo claro de etiquetado de activos utilizando etiquetas físicas, códigos de colores, bandas metálicas o chips RFID. Las etiquetas deben contener datos críticos para garantizar un funcionamiento y reemplazo seguros.
Una etiqueta adecuada debe incluir el número de serie único, la fecha de instalación, la presión de trabajo máxima permitida, el medio específico que está autorizado a transportar y la fecha de reemplazo programada. Este sistema elimina las conjeturas para los equipos de mantenimiento y garantiza que las mangueras se reemplacen según un cronograma proactivo en lugar de una falla reactiva.
Establezca intervalos estructurados para la inspección y el reemplazo según la gravedad del servicio. Las aplicaciones de alto estrés requieren inspecciones visuales diarias, mientras que las líneas estáticas de baja presión pueden requerir solo inspecciones mensuales. Capacite a sus operadores para identificar indicadores físicos clave que requieren un reemplazo inmediato de la manguera:
Cubiertas exteriores agrietadas, cortadas o carbonizadas que exponen las capas de refuerzo subyacentes.
Alambre de refuerzo expuesto o trenzas textiles, que se corroerán o degradarán rápidamente cuando se expongan al medio ambiente.
Deslizamiento del accesorio, indicado por el movimiento de la manguera en relación con el acoplamiento o la manguera desnuda expuesta detrás de la férula.
Corrosión, grietas o daños mecánicos graves a los accesorios metálicos de los extremos.
Torceduras locales, burbujas o hinchazón inusual del cuerpo de la manguera bajo presión, lo que indica falla interna del tubo y fuga de líquido hacia las capas de refuerzo.
Implemente programas de pruebas hidrostáticas de rutina para ensamblajes de alto riesgo o de ruta crítica. Las pruebas de mangueras durante paradas programadas identifican conjuntos debilitados antes de que fallen durante los ciclos de producción.
Realice de inmediato una auditoría integral de mangueras en toda la planta para identificar y documentar todos los activos de transferencia de fluidos existentes.
Etiquete todos los ensamblajes existentes con identificadores únicos, clasificaciones de presión y fechas de reemplazo programadas para establecer una base para el mantenimiento preventivo.
Implementar el marco STAMPED como una lista de verificación obligatoria para todas las futuras solicitudes de adquisición y reemplazo de mangueras.
Consulte con un especialista certificado en enrutamiento de fluidos para finalizar las especificaciones para aplicaciones de alto riesgo, particularmente aquellas que involucran químicos peligrosos o presiones extremas.
R: STAMPED significa Tamaño, Temperatura, Aplicación, Material, Presión, Extremos y Entrega. Es un marco sistemático utilizado por ingenieros y profesionales de mantenimiento para evaluar y especificar la manguera exacta requerida para aplicaciones industriales específicas, garantizando seguridad y confiabilidad.
R: Calcule la presión máxima del sistema, incluidos posibles aumentos repentinos de presión hidráulica, picos o efectos de golpes de ariete. La presión de trabajo máxima permitida (MAWP) del conjunto de manguera debe igualar o exceder esta presión máxima absoluta del sistema para evitar explosiones catastróficas.
R: La presión de trabajo máxima de un conjunto de manguera completo está determinada por su componente de menor calificación. Si conecta una manguera con capacidad para 500 PSI a un conector con capacidad para solo 250 PSI, todo el conjunto completo tendrá una capacidad legal y funcional para 250 PSI.

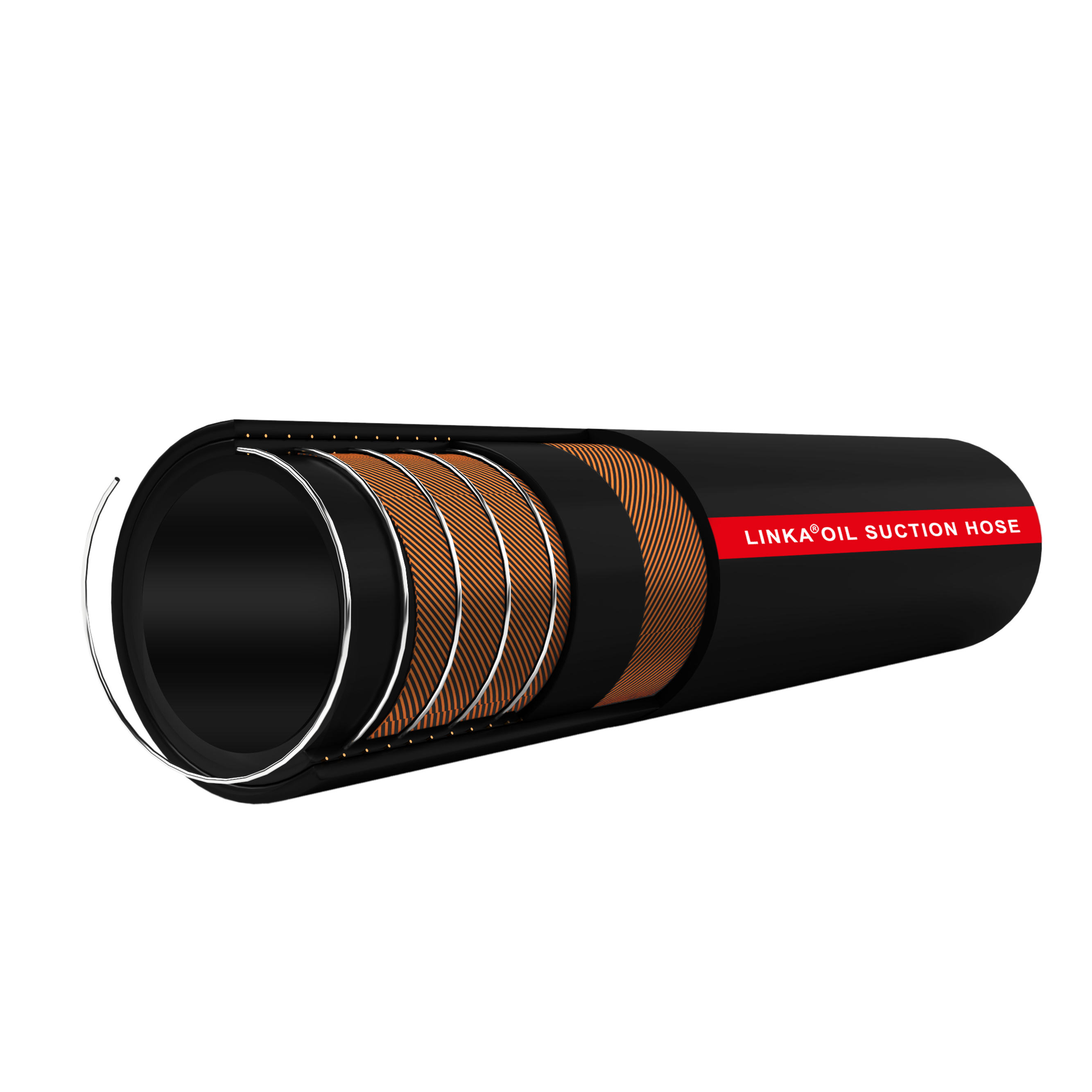

R: Una manguera de succión contiene un refuerzo de hélice de alambre interno rígido diseñado para evitar que la manguera colapse bajo presión negativa (vacío). Una manguera de descarga estándar carece de esta hélice rígida y solo está diseñada para manejar aplicaciones de presión positiva.
R: No. Las mangueras estándar carecen de los tubos de goma gruesos y especializados necesarios para resistir la abrasión interna. Su uso como abrasivos provoca una rápida degradación interna, explosiones y graves riesgos de electricidad estática que pueden provocar explosiones.
