Instalar la manguera incorrecta es una forma garantizada de provocar una explosión peligrosa en el piso de la fábrica. He visto piezas no coincidentes destruir maquinaria costosa y crear graves riesgos de seguridad. Los componentes inigualables no sólo causan fugas menores. Conducen a fallas catastróficas del sistema y tiempos de inactividad masivos. Las máquinas de alta presión enfrentan estrés mecánico extremo y abuso ambiental todos los días. Esta realidad hace que encontrar las especificaciones exactas de los componentes sea un desafío abrumador para los ingenieros y los equipos de adquisiciones.
En esta guía técnica, aprenderá las metodologías exactas utilizadas por los profesionales de la energía hidráulica. Analizaremos cómo evaluar las especificaciones, decodificar estándares industriales complejos y, en última instancia, elegir una manguera hidráulica de alta presión confiable de manera segura y efectiva.
La presión es primordial: seleccione siempre un componente donde la presión máxima de trabajo cumpla o supere estrictamente la presión máxima de su sistema. Debe tener en cuenta los picos repentinos de presión durante la operación.
Conozca sus estándares: comprender las claras diferencias entre las normas de fabricación estadounidenses y europeas es fundamental para realizar reemplazos exactos.
Utilice el método ESTAMPADO: el tamaño, la temperatura, la aplicación, el material, la presión, los extremos y la entrega representan los siete factores no negociables para una selección precisa.
Los accesorios son tan importantes como la manguera: un conjunto de primera calidad inevitablemente fallará si se combina con accesorios de extremo incompatibles o mal engarzados.
La confiabilidad del proveedor es clave: asociarse con un fabricante que realiza rigurosas pruebas de impulso y explosión garantiza la seguridad operativa a largo plazo.
Primero debe comprender qué separa a los tubos de transferencia de fluidos estándar de las variantes de servicio pesado. Las líneas de servicios públicos manejan agua a baja presión o neumática básica de taller. Por el contrario, las líneas hidráulicas industriales están diseñadas para soportar inmensas fuerzas internas. Estas fuerzas suelen superar los 3000 a 6000 PSI. Al mismo tiempo, estas líneas soportan ambientes externos hostiles. Sirven como salvavidas críticos en excavadoras, prensas industriales y maquinaria agrícola pesada.
Estos componentes se basan completamente en un modelo de construcción de tres capas de alta ingeniería. Esta estructura garantiza durabilidad y resistencia a la presión. Cada capa tiene un propósito distinto y no intercambiable en el campo.
El tubo interior: esta capa, que sirve como límite más interno, entra en contacto directo con el fluido. Debe poseer absoluta compatibilidad química con el medio específico que se transfiere. Los materiales típicos incluyen elastómeros sintéticos como el nitrilo NBR. Un tubo NBR de alta calidad evita la degradación y filtración del fluido.
La capa de refuerzo: este es el núcleo estructural responsable de la capacidad de mantener la presión. Sin este esqueleto metálico, la cámara de aire se rompería instantáneamente bajo carga. Consiste en alambre de acero de alta resistencia tejido o enrollado firmemente alrededor del tubo interior.
La cubierta exterior: Funcionando como la defensa principal contra los elementos, esta capa exterior protege la estructura interna. Una manguera hidráulica de caucho estándar generalmente utiliza compuestos sintéticos como neopreno CR o caucho de estireno-butadieno SBR. Estos materiales proporcionan un equilibrio vital entre flexibilidad, resistencia a los rayos UV y protección contra la abrasión.
La geometría específica de la capa de refuerzo dicta tanto la presión máxima de trabajo como la flexibilidad física del conjunto. Los estándares de la industria dividen este refuerzo en dos categorías principales. Estos son alambre trenzado y espiral de alambre.
El refuerzo trenzado implica tejer alambres de acero en un patrón entrecruzado y superpuesto. Este diseño permite una excelente flexibilidad y un radio de curvatura más ajustado. Por lo tanto, es ideal para aplicaciones de presión media a alta donde el espacio de recorrido dentro del chasis de la máquina es muy limitado. Por otro lado, el refuerzo en espiral consiste en alambres paralelos envueltos en capas apiladas alternas. Esta construcción resistente minimiza la fricción del cable durante violentos aumentos repentinos de presión. Es el estándar requerido para aplicaciones de alta presión extrema y alto impulso.
Para que el proceso de selección sea más claro, revise las diferencias principales a continuación.
| Característica | Construcción de trenza de alambre | Construcción de espiral de alambre |
|---|---|---|
| Disposición de cables | Patrón tejido entrecruzado | Cables paralelos en capas apiladas |
| Flexibilidad | Alta flexibilidad, radio de curvatura reducido | Radio de curvatura mínimo más grande y más rígido |
| Capacidad de presión | Medio a alto hasta 5800 PSI | Extremo alto hasta 10,000+ PSI |
| Resistencia al impulso | Vida de impulso estándar | Resistencia superior a oleadas violentas |
| Mejor aplicación | Carretillas elevadoras, tractores, rutas compactas. | Excavadoras pesadas, equipos de minería. |
Además, los datos recientes del mercado destacan un cambio masivo hacia la maquinaria pesada compacta. Las excavadoras modernas incorporan más potencia hidráulica en marcos más estrechos. Esta tendencia obliga a los ingenieros a abandonar los voluminosos diseños heredados. En cambio, la industria está avanzando hacia mangueras en espiral ultraflexibles y de alto impulso. Estas líneas avanzadas pueden soportar picos de presión severos mientras navegan de manera segura por espacios reducidos del motor.
Navegar por la jerga técnica en las hojas de especificaciones es un obstáculo notorio para los equipos de adquisiciones. Los sistemas de energía fluida se basan en normas de fabricación estandarizadas para garantizar la compatibilidad y la seguridad globales. Los dos sistemas más frecuentes que dictan estas reglas son la Sociedad Estadounidense de Ingenieros Automotrices SAE y las normas europeas EN.
Las pautas SAE J517 dictan los estrictos requisitos de fabricación, clasificaciones de presión y tolerancias dimensionales para componentes de energía hidráulica en América del Norte. En este marco, la serie SAE 100R es el benchmark más referenciado. Cada designación especifica un tipo de construcción único. Cumplir con el estándar de mangueras hidráulicas SAE garantiza que el componente haya sido sometido a pruebas rigurosas. Esto permite una integración segura, plug-and-play, en la maquinaria existente.
Al revisar las piezas de repuesto, los compradores frecuentemente encuentran terminología superpuesta. Aclarar estos matices es fundamental para evitar errores de especificación peligrosos en el taller.
Los términos manguera hidráulica 1SN 2SN se refieren directamente a la norma europea EN 853. Los valores numéricos indican el número exacto de capas trenzadas de alambre de acero de alta resistencia. El sufijo SN indica que el componente presenta un diseño sin corte.

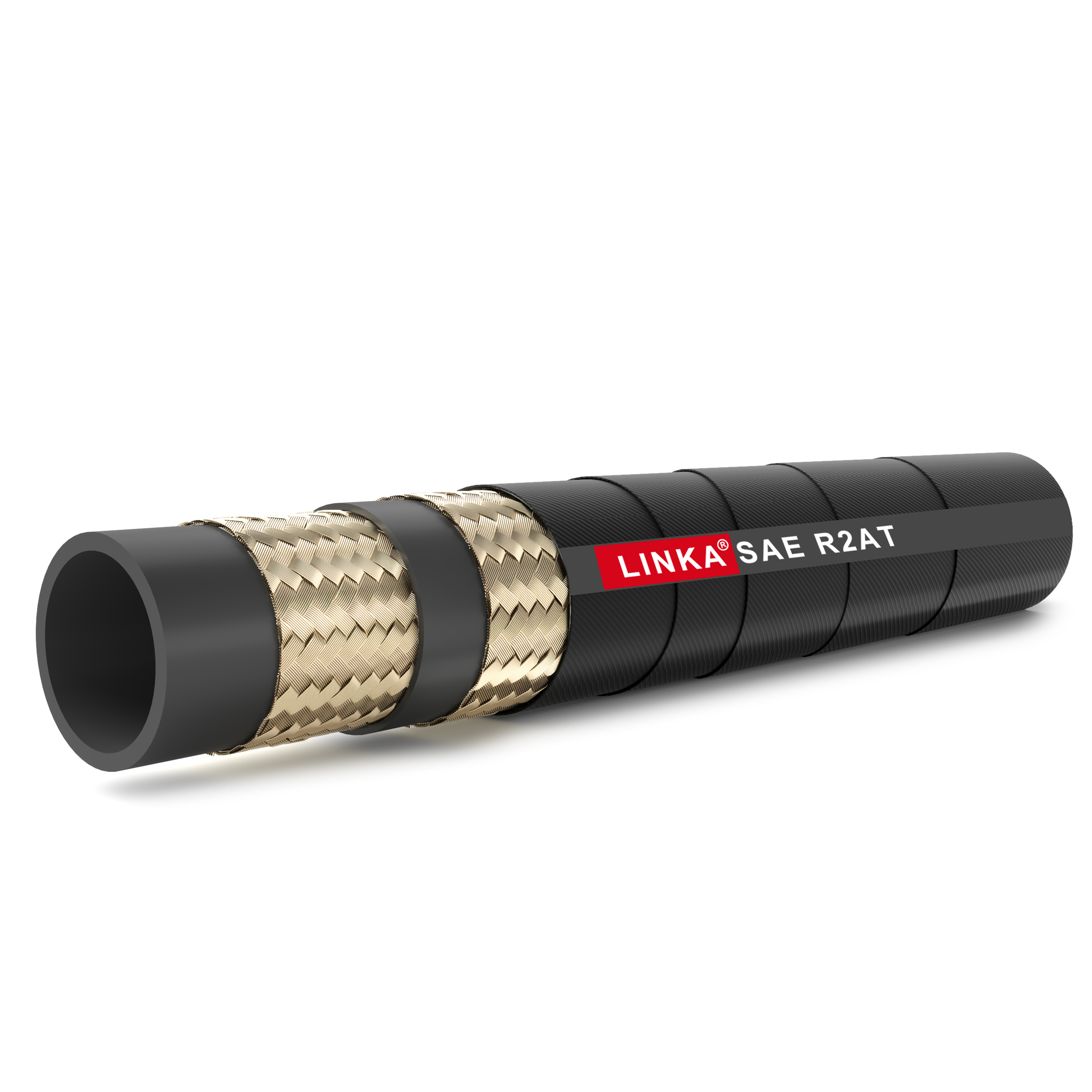

Por el contrario, las designaciones R1AT y R2AT se refieren a los estándares SAE 100R1 y 100R2. Al igual que en la convención de nomenclatura europea, los números indican una o dos capas de malla de alambre. El AT designa una construcción que no se pela. Específicamente, un conjunto R2AT estándar de dos cables generalmente presenta un tubo interior de NBR y funciona de manera segura en temperaturas que oscilan entre -40 grados y +100 grados Celsius. Si bien estos dos estándares son estructuralmente similares, el estándar EN 853 generalmente requiere clasificaciones de presión de trabajo ligeramente más altas en diámetros específicos en comparación con el estándar SAE básico.
La función sin pelar representa un gran salto en la eficiencia del ensamblaje. Históricamente, los técnicos tenían que afeitar físicamente una parte de la cubierta exterior de goma. Esto permitió que el accesorio de metal mordiera directamente el refuerzo de alambre. Los diseños sin pelar cuentan con un espesor de cubierta exterior diseñado con precisión. Los accesorios compatibles pueden engarzarse directamente a través de la goma. Esto elimina el complicado proceso de corte y reduce drásticamente el riesgo de dañar la trenza de alambre.
Seleccionar el componente correcto requiere un enfoque altamente sistemático. Las conjeturas conducen a fallas catastróficas en el campo. La industria de la energía fluida confía universalmente en el marco STAMPED. Este es un riguroso proceso de evaluación de siete pasos.
El tamaño es la métrica fundamental de la potencia fluida. Abarca el diámetro interior, el diámetro exterior y la longitud total del conjunto. El diámetro interior es particularmente crítico. Debe tener un tamaño preciso para mantener la velocidad adecuada del fluido. Si el diámetro interior es demasiado pequeño, la velocidad del fluido se dispara. Esta restricción genera una fricción excesiva y, en última instancia, perjudica la eficiencia del sistema. Los ingenieros utilizan un gráfico nomográfico especializado para calcular el diámetro interior exacto requerido en función del caudal.
La evaluación de la temperatura debe tener en cuenta dos entornos distintos. Debe verificar la temperatura del medio interno y las condiciones ambientales externas. El funcionamiento continuo por encima de la temperatura máxima nominal quemará rápidamente el tubo interior de caucho sintético. Esto provoca fragilidad y grietas. Imagine una máquina que experimenta un duro arranque en frío en invierno. Si el caucho no está clasificado para temperaturas ambiente bajo cero, el material rígido puede fracturarse en el momento en que el sistema se presuriza.
La aplicación abarca la realidad física que soportará la asamblea. ¿Funcionará el equipo en un entorno de alta abrasión como una cantera de granito? ¿Se enfrentará a luz ultravioleta continua o a lavados químicos corrosivos? También debe considerar si el componente estará sujeto a una flexión robótica continua o a una instalación estática. A menudo se requieren cubiertas exteriores especializadas para sobrevivir a estas duras variables.
El material del tubo interior debe ser químicamente compatible con el fluido específico utilizado en el sistema. Los fluidos comunes incluyen aceites a base de petróleo, lubricantes sintéticos y fluidos resistentes al fuego con agua y glicol. La introducción de un líquido incompatible hará que el tubo interior se hinche o se disuelva por completo. Esto destruye el caucho y envía residuos directamente a las costosas bombas del sistema. Siempre verifique la compatibilidad usando una tabla de resistencia química.
La presión es una métrica de seguridad estricta. La presión máxima de trabajo del conjunto seleccionado debe igualar o exceder la presión máxima del sistema. Debe incluir explícitamente cualquier posible pico de presión. Los estándares de la industria exigen un estricto factor de seguridad de 4:1 para aplicaciones estándar. Esto significa que la presión de rotura teórica debe ser al menos cuatro veces la presión máxima de trabajo indicada. Esto proporciona un margen de seguridad crítico contra la fatiga del metal.
Un conjunto hidráulico es tan robusto como sus puntos de conexión. Los extremos se refieren a los accesorios metálicos específicos necesarios para interactuar con la maquinaria. Esto implica identificar el tipo de rosca correcto, el mecanismo de sellado y la orientación física. Un conector recto funciona de manera muy diferente a un codo de 90 grados en condiciones de alto flujo.
La entrega se refiere al volumen de fluido que debe pasar a través del sistema y la velocidad a la que viaja. Este factor se relaciona estrechamente con el parámetro Tamaño. Garantizar un suministro adecuado evita la cavitación de la bomba. La cavitación es un fenómeno destructivo en el que las burbujas de vapor implosionan contra superficies metálicas. La entrega adecuada mantiene la fuerza mecánica necesaria requerida por los actuadores.
Seleccionar la línea flexible correcta es sólo la mitad del desafío de ingeniería. El tubo y sus accesorios finales deben evaluarse como un sistema único y cohesivo de contención de presión. Una línea premium seguirá experimentando fallas catastróficas si se combina con extremos incompatibles o mal mecanizados.
El sector industrial utiliza varios tipos de roscas y métodos de sellado estandarizados. Comprender estas diferencias mecánicas es esencial para prevenir fugas.
NPT National Pipe Tapered: Común en equipos norteamericanos más antiguos, este accesorio se basa en la deformación de la rosca para crear un sello. Es menos ideal para sistemas de alta presión extrema o alta vibración.
Abocardado de 37 grados del JIC Joint Industry Council: utiliza una superficie de asiento abocinada para crear un sello de metal a metal altamente confiable. Es excepcionalmente común debido a su reutilización y resistencia a altas temperaturas.
Sello facial de junta tórica ORFS: Presenta una cara plana con una junta tórica elastomérica incorporada que se comprime contra una superficie de contacto. Este diseño ofrece una resistencia superior a las fugas en entornos de alta vibración.
Tubería estándar británica BSP: Ampliamente utilizada en maquinaria europea y asiática. Identificar el paso exacto de la rosca es vital para evitar que se deshilache durante la instalación.
Una práctica muy peligrosa en las instalaciones de mantenimiento es mezclar líneas de un fabricante con accesorios de otro. Dos componentes pueden parecer visualmente compatibles sobre el papel. Sin embargo, las tolerancias de fabricación microscópicas varían significativamente entre marcas.
Cuando se engarza un accesorio, la carcasa metálica debe comprimir la cubierta de goma y morder el refuerzo de alambre con un diámetro muy preciso. Si el accesorio no está diseñado explícitamente para ese espesor de pared específico, el engarce fallará. Este desajuste conduce frecuentemente a fugas en el ajuste. Un accesorio roto a menos de 5000 PSI puede causar lesiones por inyección de fluido. Esta es una emergencia médica grave en la que se inyecta aceite directamente a través de la piel del operador. Utilice siempre accesorios que hayan sido probados y aprobados explícitamente por el fabricante.
Los equipos de adquisiciones frecuentemente deben decidir entre ensamblajes estándar y soluciones fabricadas a medida. La elección correcta depende enteramente del contexto operativo.
Los conjuntos estándar se fabrican con longitudes y configuraciones de ajuste predefinidas. Son muy adecuados para programas de mantenimiento de rutina donde las especificaciones OEM se alinean perfectamente con las ofertas del mercado. El uso de ensamblajes estándar reduce los tiempos de entrega y simplifica la gestión de inventario para flotas de equipos.
Los ensamblajes hechos a medida se convierten en una necesidad absoluta cuando se trata de equipos altamente especializados. La fabricación personalizada permite a los ingenieros especificar longitudes no estándar para evitar que una holgura excesiva se enganche en las piezas móviles. Además, las construcciones personalizadas permiten orientaciones de montaje específicas para navegar en compartimentos del motor estrechos. Para la industria pesada, el costo inicial ligeramente mayor de un ensamblaje personalizado se ve ampliamente compensado por la prevención de costosos tiempos de inactividad de las instalaciones.
La instalación y el enrutamiento adecuados son tan críticos como el proceso de selección inicial. Incluso el componente de mayor calidad fallará prematuramente si se somete a una tensión mecánica inadecuada.
El radio de curvatura mínimo es una especificación estricta del fabricante. Define el arco más cerrado que el componente puede lograr sin sufrir daños estructurales internos. Si un conjunto se fuerza a doblarse más que su límite nominal, se produce una fatiga severa del cable. Las capas de refuerzo metálico en el exterior del codo se estiran más allá de su límite elástico. Mientras tanto, los cables del interior se comprimen y se pandean. Esto hace que el tubo interior se doble, restringiendo el flujo de fluido y provocando inevitablemente una explosión.
Para maximizar la vida útil operativa, los técnicos de instalación deben cumplir con los principios de enrutamiento establecidos. Primero, nunca tuerza el conjunto durante la instalación. Incluso un ligero giro de 7 grados puede reducir la vida útil del componente hasta en un 90 por ciento. Los técnicos siempre deben emplear un método de dos llaves durante la instalación. Una llave ancla la línea para evitar la rotación, mientras que la otra aprieta el accesorio según las especificaciones. Además, las líneas hidráulicas pueden contraerse en longitud hasta un 4 por ciento cuando están presurizadas. El recorrido debe incluir suficiente holgura para adaptarse a este cambio dimensional.
Para los gerentes de adquisiciones, investigar al fabricante es un ejercicio crítico de gestión de riesgos. La calidad del producto final está directamente ligada a la infraestructura de ingeniería del proveedor.
Un proveedor de buena reputación debe operar bajo sistemas de gestión de calidad estrictos y verificables. Los compradores deben exigir prueba de la certificación ISO 9001. Además, verifique si el proveedor proporciona informes de prueba detallados para sus ofertas para servicio extremo de mangueras hidráulicas R1AT R2AT . Esta documentación garantiza que cumplan con las tolerancias dimensionales exactas.
Las clasificaciones de presión teóricas en una hoja de especificaciones son insuficientes para aplicaciones industriales críticas. Los fabricantes confiables mantienen instalaciones de prueba internas. Busque proveedores que realicen rigurosas pruebas de impulso. Esto simula los rápidos picos de presión del funcionamiento en el mundo real al someter el conjunto a cientos de miles de ciclos de presión. Las pruebas de explosión son igualmente vitales para garantizar el factor de seguridad 4:1.
Más allá de la fabricación, un proveedor fuerte actúa como socio técnico. Deben ofrecer un sólido soporte de ingeniería, incluida la provisión de especificaciones de engarce precisas para ensamblajes personalizados y una solución de problemas receptiva durante averías de emergencia.
La elección de los componentes correctos de potencia hidráulica garantiza la seguridad de la maquinaria y elimina los peligrosos derrames de petróleo. Al hacer coincidir estrictamente la presión de su sistema con la clasificación adecuada y utilizar el método STAMPED, protege tanto a su fuerza laboral como a su equipo de capital. Asociarse con un proveedor probado garantiza un rendimiento a largo plazo.
No existe un cronograma estricto y universal para el reemplazo. La vida útil depende completamente del entorno operativo, la temperatura del fluido y los ciclos de presión. Sin embargo, el reemplazo preventivo cada 1 o 2 años es una práctica estándar para aplicaciones industriales de alto estrés. Los equipos de mantenimiento deben realizar inspecciones visuales periódicas en busca de cubiertas rígidas, refuerzos de alambre expuestos o líquido que supura alrededor de los accesorios.
No. Una tubería de agua o aire de goma estándar no es adecuada para sistemas hidráulicos. Carece del refuerzo de alambre de acero de alta resistencia necesario para contener presiones extremas. Además, el caucho estándar se degrada rápidamente cuando se expone a fluidos a base de petróleo, lo que provoca hinchazón interna y rotura inevitable.
El uso de un componente subestimado conducirá a una falla catastrófica. Cuando los picos de presión del sistema excedan la capacidad estructural, explotará. Esto provoca una rápida pérdida de fluido, graves daños ambientales y un extenso tiempo de inactividad del equipo. Más importante aún, pueden ocurrir lesiones por inyección de fluidos a alta presión, que son emergencias médicas graves.
Los ingenieros deben buscar ampollas localizadas en la cubierta exterior, lo que indica que el líquido ha atravesado el tubo interior. Otras señales de advertencia importantes incluyen aceite que gotea en el conector de engarce, abrasión severa que expone la trenza de alambre de acero y un endurecimiento o agrietamiento notable del caucho debido al daño por calor. Cualquiera de estos signos justifica un reemplazo inmediato.
Los ingenieros utilizan un nomograma de velocidad de fluido. Debe conocer el caudal del sistema en galones por minuto. Para líneas de presión estándar, la velocidad del fluido debe mantenerse entre 10 y 20 pies por segundo. Al trazar el caudal y la velocidad objetivo en el nomograma, puede identificar el diámetro interior exacto necesario para evitar una fricción excesiva y la generación de calor.
