Una sola falla en el transporte de fluidos en maquinaria pesada rara vez termina con solo un charco de aceite. En entornos industriales dinámicos, una línea rota puede provocar caídas catastróficas de equipos, inyectar fluidos altamente tóxicos a los operadores y detener líneas de producción enteras. Esto se traduce directamente en miles de dólares en tiempos de inactividad no programados. El sistema de potencia fluida actúa como el elemento vital absoluto de su equipo. Su integridad depende enteramente de la especificación adecuada de los componentes.
A pesar de lo mucho que está en juego, los gerentes de adquisiciones y los técnicos de mantenimiento frecuentemente se sienten abrumados. La compleja matriz de índices de presión, estándares de fabricación regionales y factores ambientales matizados puede resultar difícil de navegar. Sin un enfoque de ingeniería estructurado, la selección de una pieza de repuesto a menudo se convierte en conjeturas peligrosas.
Esta guía completa desmitifica especificaciones técnicas complejas y compara puntos de referencia de fabricación globales. Al comprender la física subyacente de la energía fluida y adherirse a los marcos industriales establecidos, los operadores pueden seleccionar con confianza los componentes exactos necesarios. Esta precisión maximiza el tiempo de actividad de la maquinaria, protege a su fuerza laboral y garantiza un mayor retorno de las inversiones de capital.
Métricas continuas versus destructivas: dimensione siempre su sistema en función de los límites máximos de funcionamiento continuo. Tenga en cuenta el factor de seguridad 4:1 estándar de la industria estrictamente como un amortiguador de emergencia, nunca como un objetivo operativo.
Las diferencias estructurales son importantes: reconocer la brecha de ingeniería entre las especificaciones tradicionales norteamericanas y las normas EN/DIN europeas de alta resistencia es fundamental para aplicaciones de alto impulso.
El cambio a la presión constante: la gestión de flotas moderna depende cada vez más de soluciones de presión constante. Esto garantiza un enrutamiento más sencillo, un inventario simplificado y un rendimiento constante en todos los diámetros internos.
Realidades ambientales: La producción del sistema es simplemente una variable. Las temperaturas ambiente extremas, la compatibilidad química y el estrés mecánico del recorrido dictan en última instancia la verdadera vida útil operativa de su conjunto.
Compra objetiva: la implementación del marco STAMPED infalible garantiza decisiones de compra objetivas y respaldadas por datos en todo momento.
Antes de sumergirnos en cuadros técnicos complejos, debemos establecer una comprensión básica de la arquitectura de transporte de fluidos. A diferencia de los tubos industriales estándar, estos componentes son recipientes a presión multicapa de alta ingeniería. Están diseñados específicamente para transmitir fuerza mecánica en condiciones extremas.
Para soportar inmensas fuerzas internas, se construye un conjunto estándar utilizando tres capas primarias. La cámara de aire, normalmente compuesta de elastómeros sintéticos especializados como el nitrilo, debe resistir la degradación química de los fluidos que transporta. Envolviendo este tubo está la capa de refuerzo. Suele ser alambre de acero de alta resistencia trenzado o en espiral, que sirve como columna vertebral estructural. Finalmente, una cubierta exterior sintética duradera protege el cable interno de peligros ambientales como rocas irregulares, exposición al ozono y degradación ultravioleta.
Seleccionar una clasificación de presión inadecuada es una enorme responsabilidad financiera y de seguridad. Cuando un conjunto tiene una potencia nominal inferior a la de la máquina, el alambre de acero interno se estira más allá de su límite elástico y se fatiga rápidamente. En términos prácticos, una fuga estenopeica bajo alta presión puede atravesar guantes de cuero pesados como un bisturí. Para los operadores y administradores de flotas, dominar estas clasificaciones se traduce directamente en menores costos de mantenimiento preventivo, menores gastos de reemplazo de fluidos y un entorno de trabajo drásticamente más seguro.
Uno de los errores más peligrosos en el mantenimiento del sistema es malinterpretar las métricas de presión. Confundir los límites de funcionamiento continuo con los puntos de fallo del laboratorio conduce inevitablemente a averías mecánicas prematuras. Desde el punto de vista de la ingeniería, estos dos números tienen propósitos completamente diferentes.
La presión de trabajo es la fuerza interna continua máxima absoluta que el conjunto está diseñado para manejar de forma segura durante las operaciones diarias. Al evaluar el catálogo de un fabricante, este es el número más importante a identificar. La salida máxima del sistema de su maquinaria, incluida la configuración de la válvula de alivio, nunca debe exceder este límite establecido. Operar incluso ligeramente por encima de este umbral acelera la fatiga del metal en los alambres de refuerzo. Con el tiempo, este daño microscópico se agrava, reduciendo drásticamente la vida útil del componente y anulando cualquier garantía del fabricante.
Por el contrario, la presión de estallido representa una métrica de prueba destructiva. Es la fuerza máxima absoluta que un conjunto puede soportar en un entorno de laboratorio controlado antes de que su integridad estructural falle por completo y se rompa.
La industria de la energía hidráulica depende universalmente de un estricto factor de seguridad de 4:1 para aplicaciones estándar. Esto significa que el punto de falla está diseñado para ser exactamente cuatro veces mayor que el límite de operación continua. Por ejemplo, si un componente está clasificado para 3000 PSI, ha sobrevivido a pruebas de laboratorio de hasta 12 000 PSI. Este enorme buffer existe únicamente para proteger a los operadores de anomalías sistémicas impredecibles. Nunca se debe acercar intencionalmente un sistema a este límite destructivo.
La maquinaria industrial rara vez funciona en estado estático. Se trata de entornos muy dinámicos propensos a choques mecánicos repentinos. Cuando se caen cargas pesadas repentinamente o las válvulas direccionales se cierran de golpe, el sistema experimenta un pico de presión violento, comúnmente conocido como efecto de golpe de ariete. Estas sobretensiones de microsegundos pueden fácilmente empujar las fuerzas internas mucho más allá de la producción operativa normal. Los ingenieros deben tener en cuenta los entornos dinámicos seleccionando una clasificación que se adapte cómodamente a estos picos temporales sin afectar el margen de seguridad crítico.
Para conseguir la pieza de repuesto correcta es necesario hacer coincidir el componente con los requisitos regionales o del fabricante del equipo original. Navegar por los estándares de fabricación globales garantiza conexiones seguras, caudales adecuados y seguridad operativa general.
La Sociedad de Ingenieros Automotrices estableció el estándar fundamental J517, que sigue siendo un punto de referencia dominante en la fabricación de América del Norte. La tradicional serie de mangueras hidráulicas SAE 100R cubre un amplio espectro de tipos de construcción, que van desde diseños trenzados de un solo cable hasta configuraciones de varios cables. Tomemos como ejemplo la especificación estándar SAE 100R2AT. Una característica definitoria de estos estándares tradicionales es que la capacidad de presión normalmente disminuye a medida que aumenta el diámetro interior. Una línea de un cuarto de pulgada puede manejar 5800 PSI, pero una línea de una pulgada con exactamente la misma especificación cae significativamente a 2400 PSI. Esta escala variable requiere que los oficiales de adquisiciones revisen meticulosamente las tablas de tallas para cada reemplazo individual.

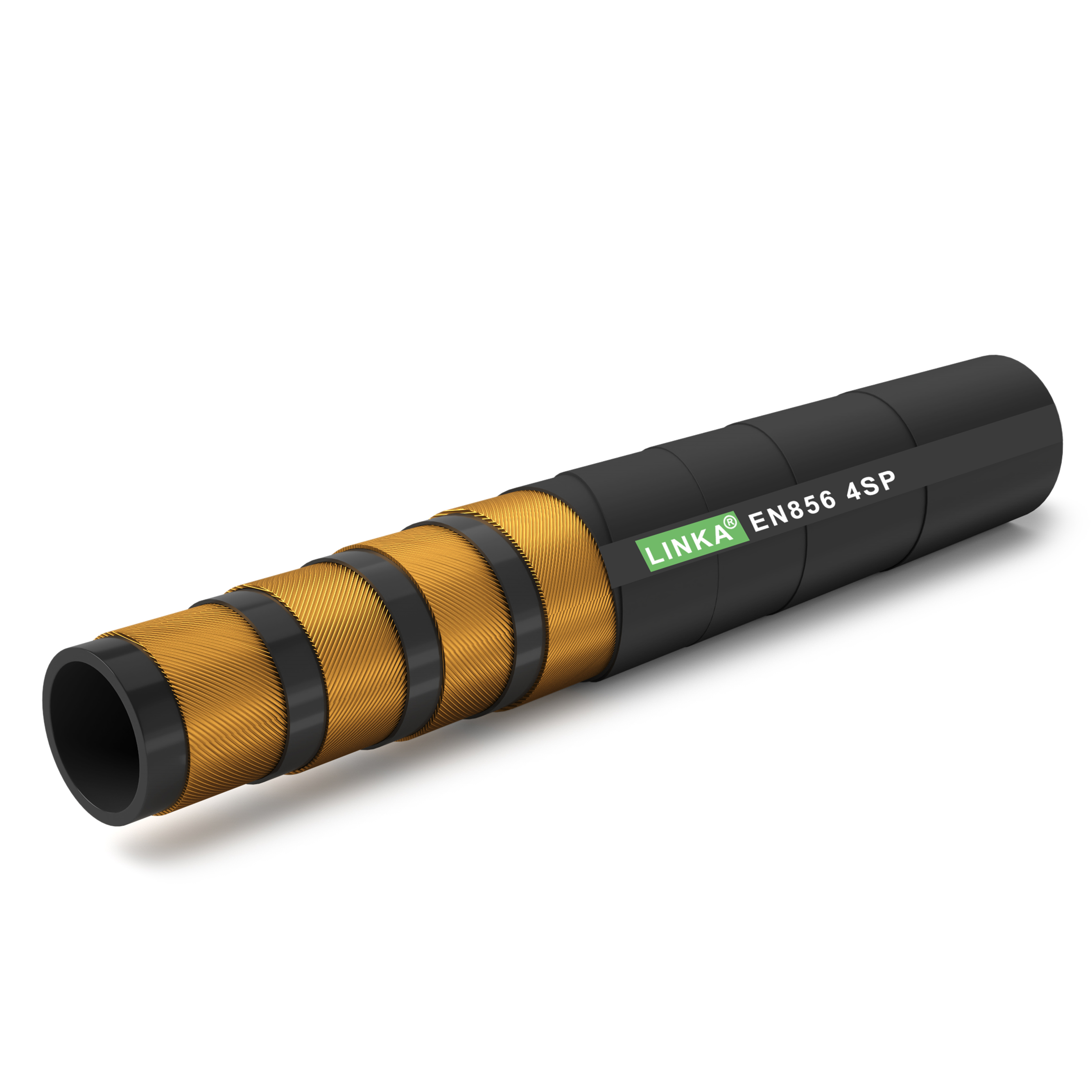

Para aplicaciones de servicio pesado extremo, se prefieren ampliamente las normas europeas EN 856 y DIN. Esta norma rige la construcción de la manguera en espiral 4SP 4SH , que abandona las trenzas tejidas tradicionales en favor de cuatro capas de alambre de acero de alta resistencia envuelto en direcciones espirales alternas. Esta avanzada construcción en espiral minimiza la fricción interna del cable durante pulsos de presión agresivos. Debido a que los cables se deslizan en lugar de frotarse entre sí, estas líneas soportan fácilmente presiones continuas que superan los 6000 PSI. Son la opción definitiva para maquinaria de impulso alto y presión ultraalta, como excavadoras de minería, transmisiones hidrostáticas y equipos de movimiento de tierras a gran escala.
Para agilizar la ingeniería y la gestión de inventario, el sector de energía fluida ha adoptado en gran medida las normas ISO 18752. Este marco moderno clasifica los componentes por rendimiento y capacidades de presión en lugar de métodos de construcción específicos. La moderna manguera hidráulica R19 ejemplifica perfectamente esta evolución. Su principal triunfo en ingeniería es mantener exactamente el mismo límite operativo máximo independientemente del diámetro interior. Ya sea que esté enrutando una línea piloto compacta de un cuarto de pulgada o una línea de retorno principal masiva de una pulgada, la clasificación de 4000 PSI permanece constante. Esto simplifica drásticamente el proceso de selección y reduce el riesgo de errores de instalación peligrosos.
| Tipo estándar | Construcción típica | Perfil de presión | Aplicación ideal |
|---|---|---|---|
| Serie SAE 100R | Acero trenzado de 1 a 2 hilos | Variable. La presión cae a medida que aumenta el diámetro. | Equipos industriales en general, agricultura, sistemas de energía fluida estándar. |
| EN 856 4SP / 4SH | Espiral alterna de 4 hilos de acero. | Presión ultraalta. Excepcional resistencia al impulso. | Construcción pesada, excavadoras mineras, transmisiones hidrostáticas de alto impacto. |
| ISO 18752/R19 | Trenzado o espiral según tamaño | Presión constante en todos los diámetros interiores. | Gestión de flotas moderna, rutas compactas, control de inventario simplificado. |
Al observar el panorama más amplio de la energía fluida, los fabricantes de equipos presionan constantemente para lograr una mayor densidad de potencia. La maquinaria moderna se está volviendo más compacta, lo que requiere que los sistemas hidráulicos entreguen una fuerza inmensa en espacios físicos increíblemente reducidos. Esta tendencia obliga a los componentes de transporte de fluidos a soportar niveles de presión sin precedentes sin aumentar sus diámetros exteriores. Las líneas más gruesas simplemente no lograrían pasar a través del estrecho chasis de las máquinas minicargadoras y excavadoras compactas modernas.
Además, la industria está presenciando un cambio significativo hacia lubricantes y fluidos hidráulicos sintéticos ambientalmente aceptables. Si bien estos fluidos protegen el medio ambiente en caso de derrame, pueden ser muy agresivos con los compuestos de caucho tradicionales. Como resultado, los químicos de polímeros están desarrollando materiales para cámaras de aire muy avanzados. Al utilizar mezclas especializadas de caucho sintético y termoplástico, las líneas modernas ofrecen una resistencia química superior al tiempo que mantienen la flexibilidad en temperaturas extremas.
Mientras que la resistencia estructural dicta la capacidad máxima de un componente, el entorno que lo rodea dicta su tasa de supervivencia real. Ignorar las realidades operativas conducirá a fallas prematuras, independientemente de cuán sólidas parezcan las especificaciones iniciales en el papel.
El estrés térmico ataca a los sistemas de fluidos en dos frentes distintos. Imagínese un cargador de ruedas pesado operando en una cantera de roca quemada por el sol. La camisa externa está sometida a un intenso calor ambiental y rayos UV directos, mientras que el tubo interno es golpeado simultáneamente por aceite hidráulico hirviendo. El calor extremo hace que los polímeros elastoméricos se curen prematuramente, lo que provoca endurecimiento, agrietamiento y eventuales fugas. Por el contrario, las operaciones invernales bajo cero hacen que el caucho estándar se vuelva quebradizo. Esto aumenta drásticamente la probabilidad de que la cubierta se rompa cuando la máquina se articula.
El material del tubo interior debe coincidir científicamente con el fluido específico que circula por el sistema. Los equipos industriales utilizan diversos medios, incluidos aceites estándar a base de petróleo, fluidos sintéticos resistentes al fuego y mezclas de agua y glicol. Si se introduce un líquido incompatible, el tubo interior se degradará, hinchará o disolverá rápidamente. Esta descomposición química no sólo destruye la línea en sí, sino que también arroja partículas de caucho abrasivas directamente a costosas bombas y válvulas de precisión.
Cada línea fabricada presenta un estricto radio de curvatura mínimo. Este es el arco más estrecho que puede lograr sin sufrir compromisos estructurales. Cuando una línea se dobla más que su clasificación designada, la curva exterior del refuerzo de alambre se estira peligrosamente, mientras que la curva interior se aplasta. Esta distorsión mecánica restringe el flujo de fluido, genera un exceso de calor a través de la fricción y crea un punto débil altamente localizado propenso a explosiones violentas.
Para eliminar conjeturas y garantizar una selección precisa de componentes, los profesionales de la industria confían en el marco STAMPED. La aplicación de esta lista de verificación estandarizada garantiza que todas las variables operativas se aborden antes del ensamblaje.
Tamaño: Mida el diámetro interior para determinar la velocidad adecuada del fluido, el diámetro exterior para garantizar el espacio libre de recorrido y la longitud total exacta del conjunto.
Temperatura: identifique tanto el calor máximo del fluido interno como los extremos ambientales que enfrentará la maquinaria.
Aplicación: Definir el ambiente de trabajo. ¿El conjunto enfrentará abrasión física severa, flexión constante o ángulos de recorrido estrechos?
Material: Verifique que el compuesto del tubo interior sea completamente compatible químicamente con el fluido hidráulico específico del sistema.
Presión: asegúrese de que el límite de funcionamiento continuo sea igual o superior a la salida máxima del sistema, teniendo en cuenta los picos dinámicos de sobretensión.
Extremos: seleccione los acoplamientos de acero adecuados, tipos de rosca como NPT, JIC u ORFS y métodos de sellado para garantizar una conexión mecánica sin fugas.
Entrega: determine los requisitos de prueba específicos, como pruebas de prueba, estándares de embalaje y plazos de entrega necesarios para mantener sus instalaciones en funcionamiento.
Implementar un riguroso programa de mantenimiento preventivo es la defensa más eficaz contra fallas catastróficas de los equipos. Los administradores de flotas deben capacitar a sus técnicos para identificar indicadores sutiles de fatiga del metal y el caucho.
Las líneas de alta presión rara vez estallan sin ofrecer señales de advertencia. Las auditorías visuales de rutina deben buscar activamente abrasión severa de la cubierta. Si se frota el caucho exterior y el refuerzo de acero queda expuesto, la humedad ambiental oxidará rápidamente el cable, destruyendo su resistencia a la tracción. Además, la formación de globos o ampollas localizadas en la chaqueta indica que el tubo interior ya se ha roto, lo que permite que el líquido se filtre hacia la capa de refuerzo. Finalmente, cualquier líquido o acumulación de aceite alrededor de los extremos engarzados sugiere que el sello mecánico se ha degradado y requiere reemplazo inmediato.
La maquinaria de alta utilización debe someterse a inspecciones visuales diarias, complementadas con auditorías mecánicas integrales cada pocos cientos de horas de funcionamiento. En entornos altamente abrasivos como la silvicultura o la minería, los operadores deben instalar accesorios de protección de forma proactiva. Las fundas de abrasión de nailon, las protecciones en espiral de acero o las fundas contra incendios de silicona mitigan drásticamente los daños externos. Es importante destacar que las normas de seguridad dictan que los técnicos nunca deben mezclar ni combinar mangueras y accesorios de diferentes fabricantes. Las tolerancias de engarzado no coincidentes conducen inevitablemente a explosiones peligrosas.
Seleccionar el componente correcto para el transporte de fluidos es una disciplina de ingeniería precisa. Debe equilibrar cuidadosamente los límites operativos continuos con los estándares de fabricación reconocidos mundialmente. Debido a que los duros entornos industriales probarán implacablemente su equipo a diario, ignorar los marcos establecidos como el método STAMPED conduce inevitablemente a fallas de las máquinas peligrosas y financieramente devastadoras.
Nunca tome atajos en estas calificaciones críticas. Tómese el tiempo para auditar sus sistemas hidráulicos actuales, identificar signos de desgaste y priorizar componentes certificados de alta calidad sobre alternativas de bajo costo. ¿Listo para actualizar su sistema de energía fluida? Deje de depender de conjeturas y asegure la estabilidad operativa a largo plazo que su fuerza laboral merece. Evalúe los requisitos de su maquinaria hoy y obtenga las especificaciones de ingeniería exactas que necesita en HoseBiz para mantener sus líneas de producción en movimiento de manera segura y eficiente.
En absoluto. Esta métrica es estrictamente un punto de falla del laboratorio que se utiliza para establecer un margen de seguridad de emergencia. Para garantizar la seguridad del operador y la longevidad de los componentes, solo debe operar el sistema en el límite de funcionamiento continuo indicado por el fabricante o por debajo de él.
Seleccionar un diámetro interior demasiado pequeño restringe el flujo de fluido, lo que provoca fuertes caídas de presión, genera calor sistémico excesivo y obliga a las bombas a trabajar más, lo que provoca fallas mecánicas prematuras. Por el contrario, un diámetro demasiado grande reduce la velocidad del fluido, provocando tiempos de respuesta lentos de la máquina y creando dificultades innecesarias de enrutamiento debido al voluminoso diámetro exterior.
La serie SAE 100R cubre una amplia gama de construcciones trenzadas y en espiral donde la capacidad de presión a menudo disminuye a medida que la línea se ensancha. Por el contrario, las especificaciones EN 4SP y 4SH están diseñadas específicamente con una construcción en espiral de cuatro alambres de alta resistencia. Están diseñados explícitamente para manejar los entornos de alta presión y alto impulso que se encuentran comúnmente en la maquinaria industrial pesada.
A diferencia de los diseños tradicionales donde los índices de presión caen a medida que aumenta el diámetro, la especificación R19 proporciona exactamente el mismo límite operativo máximo en todos los tamaños de diámetro interior. Esta calificación uniforme simplifica enormemente el proceso de selección de ingeniería y agiliza el inventario de reemplazo para flotas grandes.
Exceder la temperatura nominal máxima ablanda el tubo interior elastomérico y la cubierta exterior, lo que reduce drásticamente la integridad estructural de todo el conjunto. Cuando se opera a temperaturas extremas, la capacidad de presión de trabajo efectiva de la línea disminuye, lo que significa que un pico de presión que normalmente es seguro podría causar fácilmente una explosión en un sistema sobrecalentado.
Se produce una caída de presión debido a la fricción interna del fluido a medida que el aceite viaja a través del conjunto. Si el diámetro interior es demasiado estrecho o el recorrido es excesivamente largo, la máquina pierde eficiencia mecánica. Luego, el sistema se ve obligado a consumir más energía para realizar la misma tarea, lo que genera un exceso de calor y acelera el desgaste de los componentes.
Los intervalos de reemplazo dependen en gran medida de las condiciones de trabajo específicas, incluida la frecuencia del ciclo de presión, la exposición a los rayos UV y los extremos térmicos. Sin embargo, la mayoría de los programas de mantenimiento preventivo industrial recomiendan reemplazar los conjuntos de uso intensivo cada uno o dos años, o inmediatamente si se detecta algún daño visual, abrasión o fuga durante las inspecciones de rutina.
