Aproximadamente el 95% de las fallas de equipos pesados se deben a fallas en el sistema de energía hidráulica. Cuando se trata de transferencia de fluidos de gran diámetro, lo que está en juego aumenta exponencialmente, lo que eleva los costos de tiempo de inactividad por las nubes. Una manguera hidráulica de 2 pulgadas representa el tamaño de tablero estándar de la industria -32. Rara vez encontrará este enorme diámetro en maquinaria comercial estándar. En cambio, los ingenieros lo reservan estrictamente para aplicaciones de alto volumen y flujo extremo. En estos entornos intensos, reducir la velocidad del fluido se vuelve fundamental. Mantener la velocidad baja evita la acumulación de calor en el sistema que puede destruir rápidamente los componentes internos. Este artículo ayuda a los administradores de flotas y directores de operaciones a navegar por estos sistemas complejos. Aprenderá cómo identificar aplicaciones adecuadas de maquinaria pesada y evaluar las especificaciones de reemplazo principales. También lo ayudaremos a evaluar los beneficios operativos del ensamblaje interno de estas enormes líneas de fluidos. Continúe leyendo para dominar sus sistemas de transferencia de fluidos de gran diámetro.
Las mangueras hidráulicas de 2 pulgadas (-32) se utilizan principalmente en equipos de minería pesados, maquinaria de dragado, cosechadoras agrícolas masivas y plataformas de petróleo y gas.
La presión del sistema dicta la construcción: las líneas de retorno de baja presión utilizan refuerzo trenzado, mientras que las líneas de alto impulso y alta presión requieren una construcción en espiral de 4 o 6 cables.
El tendido de mangueras de gran diámetro requiere un estricto cumplimiento de los radios de curvatura mínimos; Torcer una manguera de alta presión puede reducir su vida útil hasta en un 90%.
El montaje de mangueras de 2 pulgadas requiere una engarzadora de mangueras hidráulica especializada de alto tonelaje y una estricta coincidencia de marcas (manguera, conector y engarzadora) para mantener la relación de rotura de seguridad requerida de 4:1.
Los operadores de equipos a menudo tienen dificultades con la gestión térmica en sistemas de energía fluida. El uso de líneas de tamaño insuficiente aumenta drásticamente la velocidad del fluido. El fluido que se mueve rápidamente genera una intensa fricción contra el tubo interior, lo que provoca una grave acumulación de calor. El calor excesivo degrada los compuestos de caucho, destruye los sellos de la bomba y diluye la viscosidad del fluido hidráulico. La utilización de una manguera de tamaño -32 resuelve este problema comercial directamente. Su enorme capacidad volumétrica ralentiza el fluido mientras entrega los galones por minuto (GPM) necesarios.
Vemos estas grandes mangueras casi exclusivamente en sectores industriales brutales y de alta demanda. Las minicargadoras estándar y los tractores compactos simplemente no generan los caudales necesarios para justificar un diámetro interno de dos pulgadas. En cambio, encontrará estos componentes haciendo el trabajo pesado en cuatro categorías principales.
Las enormes excavadoras de 100 toneladas y las cargadoras de ruedas articuladas dependen en gran medida de vías de fluido de gran diámetro. Estas máquinas mueven literalmente montañas de tierra, exigiendo un flujo hidráulico increíble para accionar cilindros de gran tamaño. Por lo general, ubicará una manguera de tamaño -32 en tres áreas críticas. Primero, sirven como líneas de succión de la bomba principal que extraen fluido del depósito. En segundo lugar, actúan como líneas de retorno de alta capacidad que canalizan el fluido caliente de regreso al tanque de enfriamiento. Finalmente, las variantes de alta presión funcionan como líneas de suministro de pluma principal para ofrecer una inmensa fuerza de elevación.
Las operaciones forestales implican condiciones brutales. Los equipos madereros de servicio pesado, como los taladores apiladores y autocargadores de gran tamaño, utilizan grandes líneas de fluido para operar cabezales de garfio multifunción. De manera similar, las carretillas elevadoras y apiladores retráctiles especializados de alta capacidad que se encuentran en los puertos de envío requieren enormes volúmenes de flujo. Utilizan estas mangueras para levantar de forma segura contenedores de envío que pesan decenas de miles de libras sin que el sistema dude.
Los entornos marinos y marinos superan los límites de transferencia de fluidos. La maquinaria de dragado depende constantemente de mangueras gruesas y duraderas para mover mezclas abrasivas de lodo, agua y arena. En el sector energético, las plataformas de perforación de petróleo y gas requieren velocidades extremas de transferencia de fluidos. Bombean fluido hidráulico pesado y lodo de perforación especializado en volúmenes que romperían instantáneamente líneas más pequeñas de servicio estándar.
Seleccionar el reemplazo correcto para una línea de fluido masiva requiere precisión. Los expertos de la industria utilizan el marco STAMPED para garantizar una selección de mangueras segura y precisa. Hemos adaptado estos criterios de evaluación específicamente para configuraciones de gran diámetro.
Factor ESTAMPADO | Solicitud de líneas de tamaño -32 (2 pulgadas) |
|---|---|
Tamaño | Dash -32 equivale precisamente a un diámetro interior de 2 pulgadas. |
Temperatura | Debe tener en cuenta el calor externo ambiental y el calor del fluido interno. |
Solicitud | ¿Es una línea de succión, una línea de retorno o una línea de suministro de alto impulso? |
Material | La compatibilidad de fluidos dicta la elección del compuesto del tubo interior. |
Presión | La presión de operación dicta el estilo de refuerzo (trenzado versus espiral). |
termina | Tipos de bridas, estilos de rosca y configuraciones de acoplamiento. |
Entrega | Estándares de prueba, certificaciones y requisitos de volumen. |
Comprender el sistema de tamaño de guión es el primer paso. La industria calcula los tamaños utilizando dieciseisavos de pulgada. Por lo tanto, un Dash -32 significa que el diámetro interior es 32/16, lo que equivale exactamente a 2 pulgadas. Mantener la precisión del diámetro interior es crucial; Incluso una ligera restricción provoca un cuello de botella, lo que resulta en una pérdida de presión devastadora.
La temperatura y la compatibilidad de los materiales suelen ir de la mano. Los fluidos estándar a base de petróleo funcionan perfectamente con las cámaras de aire tradicionales de caucho de nitrilo. Sin embargo, las máquinas especializadas que operan en ambientes de calor extremo o químicos corrosivos requieren revestimientos avanzados. En estos escenarios, los ingenieros suelen especificar cámaras de aire de PTFE combinadas con una trenza exterior de acero inoxidable. El PTFE soporta temperaturas de hasta 450 grados Fahrenheit y resiste casi todos los productos químicos industriales.

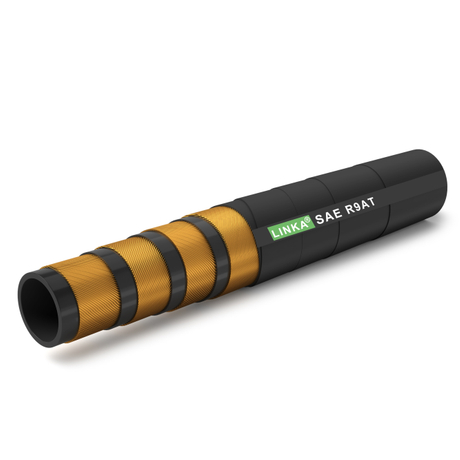

La presión dicta la construcción de refuerzo interno. Las líneas de retorno experimentan baja presión. Para estas aplicaciones, los fabricantes utilizan una construcción textil o trenzada de uno a dos cables. Estas líneas trenzadas se parecen a los equivalentes de SAE 100R2 adaptados para tamaños grandes. Por el contrario, las líneas de suministro enfrentan altas presiones y violentos picos de presión. Estos entornos de alto impulso exigen una construcción en espiral de cuatro o seis hilos, como la norma SAE 100R15. La construcción en espiral mantiene los cables paralelos, lo que permite que la estructura maneje picos de presión severos sin separación de los cables.
La instalación de una línea de fluido de alta resistencia no es una tarea de mantenimiento casual. Las líneas de dos pulgadas son increíblemente rígidas y extremadamente pesadas. Un enrutamiento inadecuado provoca fallas rápidas, independientemente de la calidad inicial del componente. Debes tratar estas instalaciones como tareas de ingeniería estructural.
La restricción del radio de curvatura mínimo es una regla absoluta, no una sugerencia. Cada fabricante especifica un radio de curvatura mínimo para sus productos. Forzar una manguera en espiral gruesa de múltiples alambres más allá de su radio de curvatura natural crea concentraciones masivas de tensión. La cubierta exterior en la curva exterior se estirará y formará ampollas. La curva interior se acumulará, lo que podría provocar un colapso estructural del refuerzo de alambre de acero.
La deformación por presurización es una realidad mecánica que debe planificarse. Cuando un sistema se presuriza, las líneas flexibles cambian de forma. Pueden alargarse hasta un 2% o contraerse hasta un 4% bajo presión máxima de trabajo. Si corta una línea demasiado corta y la instala apretada entre dos accesorios, la contracción de presión resultante actúa como un cabrestante enorme. Sacará el accesorio del equipo o arrancará las roscas metálicas del colector.
Siga estas mejores prácticas para garantizar un enrutamiento seguro y una vida útil máxima:
Deje una holgura adecuada: incorpore siempre una suave forma de U o deje una longitud adicional para acomodar la contracción del -4 % durante los picos de presión.
Utilice abrazaderas de soporte adecuadas: las líneas pesadas de dos pulgadas se doblarán por su propio peso. Apóyelos con bloques especializados para evitar rozaduras por vibración.
Evite la flexión en doble plano: nunca tuerza una línea durante la instalación para alinear las roscas del accesorio. Torcer una línea de alta presión puede reducir su vida útil en un sorprendente 90%. Utilice siempre accesorios en ángulo para facilitar los recorridos naturales.
Los administradores de flotas luchan constantemente con el dilema entre subcontratar el mantenimiento y manejarlo internamente. Cuando una excavadora primaria destruye una línea de suministro principal, el tiempo comienza a correr. Las paradas severas de equipos cuestan miles de dólares por hora. Esperar tres días para obtener un ensamblaje de reemplazo OEM o confiar en un taller local puede afectar el cronograma de un proyecto.
Muchas operaciones intentan utilizar equipos de campo para resolver este problema. Sin embargo, debe comprender las limitaciones de las capacidades de engarzado en campo. Los engarzadores portátiles funcionan de manera brillante para líneas estándar que van desde 1/4 de pulgada a 1 pulgada de diámetro. Pero engarzar una manguera espiral rígida de 2 pulgadas, 4 o 6 hilos es un juego completamente diferente. Requiere un engarzador de mangueras hidráulico estacionario, de alto tonelaje y de grado industrial..
Para justificar este equipo, realice un cálculo exhaustivo del ROI de su flota. Compare el impacto financiero de un tiempo de inactividad severo del equipo con el gasto de capital de establecer una estación de engarzado interna. Una estación interna requiere la máquina, juegos de troqueles específicos y una lista de inventario completa de tubos y accesorios en bruto. Para operaciones masivas de minería o dragado que ejecutan docenas de máquinas similares, la inversión a menudo se amortiza después de evitar solo uno o dos eventos importantes de tiempo de inactividad.
Si elige realizar el ensamblaje internamente, debe prestar atención a una advertencia crítica de seguridad y cumplimiento. Nunca debes mezclar marcas. Los fabricantes diseñan tolerancias muy específicas entre sus mangueras, sus accesorios patentados y sus troqueles de engarzado específicos. Mezclar una manguera de marca A con un conector de marca B compromete la integridad de la conexión. La industria exige una estricta relación de explosión de seguridad de 4:1. La mezcla de componentes destruye este margen de seguridad matemático, creando riesgos letales de explosión y una enorme responsabilidad legal para su operación.
No puede permitirse el lujo de esperar hasta que estalle una fila masiva para tomar medidas. Una ruptura repentina en una tubería de tamaño -32 libera decenas de galones de líquido en segundos. Esto provoca una grave contaminación ambiental, lo que genera importantes riesgos regulatorios y multas masivas por limpieza. Debe evaluar la escalabilidad y el mantenimiento mediante auditorías visuales periódicas. Aprenda a leer las señales de falla inminente antes de que ocurra una explosión catastrófica.
Si una conexión se separa violentamente en el conector, diagnostique inmediatamente la holgura del recorrido. Una holgura insuficiente significa que la línea separó el accesorio durante la contracción de presión. Alternativamente, la falla podría deberse a un montaje inadecuado. Los talleres locales o los técnicos no capacitados suelen utilizar la profundidad de engarzado incorrecta. También pueden cometer errores de sincronización, ensamblando accesorios en ángulo con una rotación incorrecta, lo que obliga al instalador a torcer la línea para que encaje.
Cuando el cuerpo principal de la línea se rompe violentamente, se trata de una anomalía de presión grave o de una infracción de ruta. Diagnostique esto como aumentos repentinos de presión masivos que exceden el factor de seguridad de 4:1. Las válvulas de alivio de presión defectuosas a menudo causan estos aumentos repentinos. Si la ruptura ocurre en el exterior de una curva, diagnostique que opera por debajo del radio de curvatura mínimo. La flexión extrema estiró el refuerzo de alambre hasta que finalmente se rompió bajo presión.
Si nota burbujas o ampollas en la cubierta exterior de goma, es probable que tenga un problema químico o de gas. Diagnostique esto como incompatibilidad de líquidos; El aceite hidráulico incorrecto puede degradar el tubo interior, permitiendo que el líquido se filtre a través del refuerzo y se acumule debajo de la cubierta. En aplicaciones especializadas que manejan gases comprimidos, se producen ampollas debido a la permeación del gas natural. Para estas aplicaciones de gas específicas, los expertos recomiendan encarecidamente pedir cubiertas pinchadas. Estas cubiertas exteriores especializadas cuentan con pequeños orificios intencionales que permiten que el gas atrapado se ventile de manera segura antes de que forme ampollas dañinas.
Las líneas de fluidos de gran diámetro representan componentes de misión crítica para maquinaria pesada de alto flujo. No son hardware genérico que puedas intercambiar sin un cálculo cuidadoso. El uso de la configuración correcta de tamaño -32 garantiza que su equipo funcione de manera eficiente, se mantenga fresco y evite tiempos de inactividad catastróficos. Al comprender las fuerzas mecánicas en juego, puede extender significativamente la vida útil de sus sistemas de energía hidráulica.
Aconsejamos a los responsables de la toma de decisiones que auditen inmediatamente sus líneas de fluidos de alto flujo. Respete el marco STAMPED durante cada escenario de reemplazo. Además, estandarice toda su cadena de suministro para garantizar total seguridad y cumplimiento. Elija una marca confiable para su manguera a granel, sus accesorios finales y su equipo de engarzado especializado para mantener la crucial relación de seguridad de 4:1.
Tome medidas hoy para proteger su maquinaria y sus resultados. Consulte con su equipo de ingeniería de energía hidráulica para especificar el conjunto -32 exacto requerido para su aplicación específica. Si el tiempo de inactividad está consumiendo sus ganancias, es hora de evaluar opciones de engarzadoras de alto tonelaje y servicio pesado para su instalación de mantenimiento.
R: La industria utiliza un sistema de tablero estándar para indicar el diámetro interior en dieciseisavos de pulgada. Un guión 32 (-32) significa que el diámetro interior es de 32/16 de pulgada, lo que se simplifica perfectamente a exactamente 2 pulgadas de diámetro interior.
R: No. Los engarzadores de campo portátiles carecen de la inmensa fuerza necesaria. Para comprimir los accesorios de acero en una manguera en espiral de alambre múltiple de 2 pulgadas se requiere una engarzadora de taller especializada estacionaria de alto tonelaje diseñada específicamente para componentes industriales pesados.
R: Reducir el diámetro aumenta drásticamente la velocidad del fluido interno. Este cuello de botella genera una fricción excesiva, provocando una grave acumulación de calor en el sistema. En última instancia, esto degrada el aceite, arruina los sellos y provoca una costosa cavitación de la bomba y daños mecánicos permanentes.
