Los tubos de fluido estándar a menudo fallan abruptamente durante la transferencia de fluido presurizado. Estas roturas inesperadas de líneas causan graves tiempos de inactividad operativa y corren el riesgo de una contaminación peligrosa en el lugar de trabajo. Los ingenieros y administradores de instalaciones enfrentan constantemente el desafío de encontrar soluciones de tuberías confiables para manejar las demandas industriales dinámicas. Comprender cómo mitigar estos riesgos estructurales es de gran importancia para la seguridad operativa y la integridad del sistema de fluidos. Aquí es donde elegir una de alta calidad manguera de PVC se vuelve crucial para mantener un flujo de trabajo seguro. Seleccionar el material correcto evita costosas fugas y protege su entorno de producción. Este artículo define exactamente qué hace que estos materiales reforzados sean estructuralmente superiores. Detallamos las métricas de rendimiento de referencia que debe verificar antes de aprobar un diseño. También obtendrá un marco de evaluación estricto para garantizar que su equipo de adquisiciones seleccione la especificación correcta sin pagar de más ni especificar menos la aplicación.
Ventaja estructural: Las capas de refuerzo (hilo de poliéster o alambre de acero) incrustadas en la matriz de PVC evitan que se doblen y aumentan drásticamente los umbrales de rotura en comparación con los tubos estándar.
Las métricas de seguridad son importantes: los estándares industriales dictan un factor de seguridad de 3:1 para la presión de estallido, pero la presión de trabajo debe reducirse (a menudo hasta en un 50 %) cuando se opera cerca de los límites máximos de temperatura (por ejemplo, 150 °F/65 °C).
Existen restricciones estrictas: el PVC reforzado es muy versátil, pero posee límites operativos estrictos, como prohibiciones estrictas para aplicaciones marinas bajo el agua o ambientes continuos de calor extremo.
El cumplimiento dicta la aplicación: las variantes médicas y de calidad alimentaria requieren compatibilidad de esterilización específica (Gamma/EtO) y certificaciones de materiales (FDA, NSF-51, USDA 3-A).
Comprender la construcción fundamental de las tuberías industriales le ayudará a tomar mejores decisiones de ingeniería. Una línea reforzada es esencialmente un tubo compuesto extruido. Consta de tres capas distintas. En primer lugar, un núcleo interior de PVC liso proporciona un camino sin fricción para la transferencia de fluidos. A continuación, una capa intermedia de refuerzo envuelve este núcleo. Los fabricantes suelen construir esta capa utilizando un hilo sintético de tejido abierto, una trenza de poliéster apretada o un alambre de acero en espiral. Finalmente, una funda protectora exterior de PVC sella la estructura. Esta chaqueta protege las capas internas de la abrasión, la luz ultravioleta y el impacto externo.
La física detrás de esta matriz de refuerzo es fascinante. El diseño de tejido abierto permite que las capas interna y externa de PVC se unan firmemente a través de los espacios en el hilo. Esta estructura de pared unificada distribuye agresivamente la presión hidrostática interna. Cuando el líquido empuja hacia afuera, la trenza sintética absorbe la tensión. Esta sinergia estructural aumenta significativamente la resistencia a la tracción general. Dependiendo de la construcción de fabricación exacta, el límite de tracción teórico puede alcanzar hasta 4000 psi. Esto hace que el material compuesto sea increíblemente resistente contra golpes repentinos del sistema.
También debemos contrastar esta arquitectura robusta con los tubos estándar no reforzados. Una manguera flexible de PVC estándar ofrece una excelente flexibilidad y claridad visual. Sin embargo, carece de apoyo estructural interno. Cuando se aplica presión interna a un tubo no reforzado, las paredes inmediatamente comienzan a expandirse. Este efecto de globo adelgaza el material e invita a una rápida falla. La capa de refuerzo detiene específicamente esta peligrosa expansión de la pared. Evita el hinchamiento bajo alta presión y mantiene una estabilidad dimensional crucial incluso cuando lo coloca alrededor de radios de curvatura estrechos.
Conseguir la línea de transferencia de fluidos adecuada requiere un estricto cumplimiento de los parámetros operativos. No se puede simplemente mirar una especificación de catálogo y asumir que se aplica universalmente a todos los entornos. Los ingenieros deben evaluar las limitaciones de temperatura, los márgenes de seguridad y el cumplimiento químico antes de aprobar un diseño.
Una nota de ingeniería crucial exige aquí su atención. Los fabricantes casi siempre califican la presión de trabajo nominal a temperatura ambiente. Esta línea de base estándar se sitúa en 68°F (20°C). Si un catálogo enumera una presión de trabajo segura de 250 psi, solo garantiza esa presión en condiciones ambientales suaves. El calor cambia la estructura molecular de los polímeros. A medida que aumentan las temperaturas, el PVC se ablanda y pierde rigidez estructural.
Los estándares de la industria exigen que los ingenieros apliquen una curva de reducción estricta. Si su sistema de fluidos funciona cerca del umbral de calor superior de 150 °F (65 °C), debe reducir drásticamente la presión de trabajo segura. En muchos casos, es necesario reducir la presión permitida hasta en un 50%. Una línea clasificada para 250 psi a temperatura ambiente puede manejar con seguridad sólo 125 psi al transferir fluidos calientes.
| Temperatura de funcionamiento (°F / °C) | Multiplicador de presión de trabajo (factor de reducción) Ejemplo: | Matriz de selección |
|---|---|---|
| 68°F/20°C (ambiente) | 1,00 (100%) | 250 psi |
| 90°F / 32°C | 0,82 (82%) | 205 psi |
| 110°F / 43°C | 0,65 (65%) | 162 psi |
| 130°F / 54°C | 0,55 (55%) | 137 psi |
| 150°F / 65°C (límite máximo) | 0,50 (50%) | 125 psi |
La dureza física afecta directamente tanto a la resistencia a la abrasión como a la flexibilidad a la flexión. Las variantes estándar industriales suelen presentar una clasificación de durómetro Shore de 80 A. Este nivel de dureza específico logra un equilibrio óptimo. Sigue siendo lo suficientemente blando como para enrollarse fácilmente, pero lo suficientemente duro como para resistir el desgaste por arrastre sobre los pisos de concreto de las fábricas.
También debe confirmar los márgenes de seguridad adecuados durante su evaluación. Un abastecimiento industrial fiable exige un factor de seguridad estándar de 3:1. Esta relación compara la presión de rotura máxima con la presión de trabajo máxima. Si una aplicación requiere 100 psi de presión de trabajo, el producto debe soportar 300 psi antes de romperse. Este amortiguador protege sus instalaciones contra picos de presión inesperados y efectos dañinos del golpe de ariete.
El cumplimiento normativo dicta exactamente dónde puede implementar materiales específicos. Debe verificar certificaciones precisas basadas en su industria. En el sector de alimentos y bebidas, las instalaciones exigen una estricta pureza de los materiales. Debe verificar la formulación de la FDA, los estándares lácteos USDA 3-A o el cumplimiento de NSF-51. Estas certificaciones garantizan que los plastificantes no se filtrarán a los bienes de consumo.
Las aplicaciones médicas y de laboratorio enfrentan limitaciones aún mayores. Debe buscar explícitamente las designaciones 'libre de ftalato'. Además, los materiales de calidad médica requieren una compatibilidad de esterilización fiable. Asegúrese de que las especificaciones admitan métodos de esterilización repetibles. Los tratamientos con irradiación gamma y óxido de etileno (EtO) son estándar en estos entornos. Las variantes industriales estándar a menudo se degradan y se vuelven quebradizas cuando se someten a estos duros procedimientos de esterilización.
Los ingenieros debaten con frecuencia si especificar líneas reforzadas de alta resistencia o tubos transparentes livianos. La elección correcta evita la fatiga prematura del material. Debemos analizar las demandas físicas específicas de su sistema de fluidos para determinar el camino correcto.
| Característica/requisito | PVC reforzado | Transparente no reforzado | Híbrido reforzado con alambre |
|---|---|---|---|
| Manejo de presión | Alto (hasta 250+ PSI) | Bajo a cero (alimentación por gravedad) | Alta (Incluye resistencia al vacío) |
| Resistencia a la torcedura | Excelente | Pobre | Pendiente |
| Claridad Visual | Moderado (Oscurecido por el hilo) | Máximo (100% claro) | Alto (el cable está espaciado) |
| Radio de curvatura | Moderado | muy apretado | Moderado a apretado |
Debería especificar una versión reforzada cuando el manejo de la presión sea su principal preocupación. Aplicaciones como lavados a alta presión y líneas de aire neumáticas requieren absolutamente un soporte estructural. Los sistemas de riego agrícola y los entornos exteriores accidentados también exigen estos materiales resistentes. En estos escenarios, la resistencia a las torceduras y la retención de la forma siguen siendo no negociables. Si un tractor pasa sobre una línea presurizada, necesita la estructura trenzada para evitar el colapso inmediato de la pared.
Por el contrario, deberías especificar líneas transparentes no reforzadas para tareas delicadas y de bajo impacto. Destacan en alimentaciones por gravedad de presión baja a cero. También dominan tareas complejas de enrutamiento dentro de recintos extremadamente estrechos. Los dispositivos médicos interiores y las instalaciones de laboratorio los utilizan con frecuencia. Si su proceso requiere un monitoreo visual del fluido 100% sin obstáculos, debe elegir no reforzado. Puede detectar fácilmente burbujas de aire, obstrucciones o decoloración de líquidos sin que un hilo trenzado oscurezca su vista.

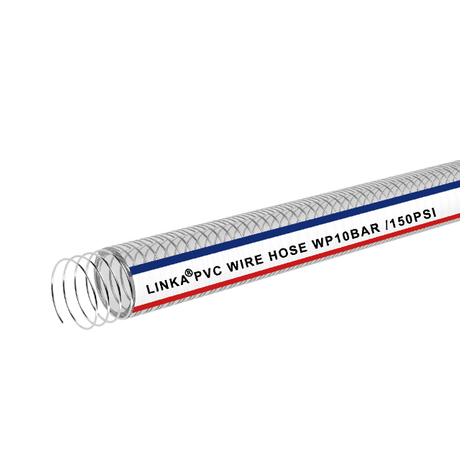

Cuando necesite características de ambos, considere el enfoque híbrido. Las opciones claras y reforzadas con alambre cierran eficazmente la brecha. Los fabricantes incorporan un alambre de acero en espiral dentro de una pared de PVC transparente. Este diseño ofrece un excelente monitoreo visual al mismo tiempo que proporciona una inmensa resistencia al vacío y a la presión. Representa la solución perfecta para aplicaciones de succión pesada donde la visibilidad del fluido sigue siendo crítica.
Reconocer dónde falla un producto evita una mala aplicación catastrófica. Ningún material de tubería por sí solo resuelve todos los desafíos de ingeniería. Comprender las duras limitaciones operativas de los polímeros genera confianza y garantiza la seguridad de las instalaciones. Debe respetar estas limitaciones para evitar fallos graves del sistema.
La restricción marina/de inmersión: Las mangueras de PVC reforzadas estándar nunca deben desplegarse en aplicaciones marinas por debajo de la línea de flotación. Debe prohibir explícitamente su uso para pasacascos en embarcaciones. El material enfrenta un alto riesgo de colapso y fatiga severa por vibración debido al movimiento del motor. Un fallo en este caso conduce directamente a la inundación y al hundimiento del barco. Debe necesitar mangueras gruesas reforzadas con alambre de caucho para estas aplicaciones marinas críticas.
Incompatibilidad química: El cloruro de polivinilo estándar maneja excepcionalmente bien los ácidos y álcalis suaves. Sin embargo, el material se degrada rápidamente cuando se expone a productos químicos agresivos. Los disolventes fuertes y los aromáticos en alta concentración hacen que las paredes se hinchen y debiliten. Además, la transferencia continua de aceite a alta temperatura extrae los plastificantes del tubo. Esta extracción deja el material quebradizo y propenso a agrietarse. Debe especificar compuestos especialmente modificados y resistentes al aceite si transfiere productos derivados del petróleo.
Fallos de ajuste: Seleccionar el mecanismo de sujeción incorrecto arruina un sistema de fluido en perfecto estado. Debe advertir al personal de instalación que no utilicen abrazaderas de tornillo sin fin inadecuadas que muerden el plástico. Recomendamos utilizar accesorios de púas especializados diseñados específicamente para el durómetro del PVC. Las púas entrelazadas adecuadas evitan el corte localizado de la pared. Cuando se combinan con abrazaderas engarzadas de Oetiker, eliminan el riesgo de fugas repentinas durante picos de presión.
Una vez que comprenda las limitaciones técnicas, podrá comenzar a optimizar el diseño de transferencia de fluidos de sus instalaciones. Personalizar su estrategia de adquisiciones reduce los errores de mantenimiento. También garantiza una calidad constante en todas sus líneas de producción.
La implementación de sistemas de codificación por colores mejora significativamente la seguridad de las instalaciones. Cuando hay docenas de líneas recorriendo una planta, la identificación visual evita errores desastrosos. Recomendamos utilizar diferentes colores de cubierta para identificar las temperaturas internas y los medios. Por ejemplo, especifique una cubierta exterior roja para líneas de agua caliente que funcionen a hasta 149 °F. Especifique una chaqueta exterior azul para líneas frías que bajen a -18 °F. Esta estrategia de mantenimiento infalible evita que los técnicos desconecten accidentalmente una línea caliente hirviendo.
Al evaluar a los proveedores, los compradores deben utilizar una lista de verificación técnica estricta. No acepte afirmaciones de marketing genéricas. Debe verificar datos de ingeniería específicos antes de emitir una orden de compra.
Solicite hojas de especificaciones completas que incluyan tablas exactas de reducción de temperatura.
Verifique que los factores de seguridad de la presión de explosión coincidan con el estándar industrial 3:1.
Pregunte al fabricante sobre las capacidades de la línea de impresión personalizada. Imprimir el número de lote y la fecha directamente en la chaqueta proporciona una trazabilidad esencial durante las auditorías de calidad.
Confirme que los certificados de cumplimiento de materiales exactos (FDA, NSF) coincidan con los requisitos legales de su industria.
Finalmente, aplique un proceso lógico de preselección. Aconseje a sus compradores que calculen la presión máxima del sistema y la temperatura máxima de funcionamiento simultáneamente. Nunca evalúes estas dos métricas de forma aislada. Una vez que defina el peor escenario operativo posible, podrá finalizar con confianza las especificaciones del diámetro interior (ID) y del espesor de la pared.
Una manguera compuesta reforzada representa el equilibrio óptimo entre flexibilidad física, claridad visual y tolerancia a la presión para aplicaciones de transferencia de fluidos de nivel medio. Proporciona una estructura duradera y resistente a torceduras que supera ampliamente a los tubos estándar no reforzados. Recomendamos firmemente basar todas sus decisiones de compra en una estricta intersección de datos verificados. Debe equilibrar las certificaciones de cumplimiento, las temperaturas operativas máximas y el estricto cumplimiento de las matemáticas de reducción de presión. Ignorar cualquiera de estos factores provoca rupturas inesperadas y tiempos de inactividad operativos. Tome medidas hoy consultando con un ingeniero técnico de ventas. Pídales que le proporcionen una tabla detallada de compatibilidad de materiales y revise la hoja de especificaciones exacta para su aplicación de fluido específica.
R: Con un mantenimiento adecuado, una regulación correcta de la presión y protección contra la exposición severa a los rayos UV/ozono, los modelos de grado industrial generalmente tienen una vida útil funcional de 5 a 10 años. Las inspecciones de rutina para detectar fragilidad y decoloración de las paredes ayudan a maximizar esta longevidad operativa.
R: Los modelos estándar soportan hasta 150 °F (65 °C), pero la capacidad de presión de trabajo disminuye significativamente. Existen variantes especializadas para agua caliente, pero operar más allá de la temperatura nominal hace que el PVC se ablande y corra el riesgo de romperse repentinamente. Debe seguir estrictamente las tablas de reducción al aplicar calor.
R: Significa que la manguera está diseñada para explotar a una presión tres veces mayor que su presión máxima de trabajo segura indicada. Esta relación proporciona un amortiguador de seguridad crítico para picos de presión inesperados o efectos de golpes de ariete severos en su sistema.
