Los ingenieros buscan constantemente componentes capaces de ofrecer una potencia inmensa en espacios cada vez más reducidos. Encontrar el equilibrio perfecto entre el suministro de fluido a alta presión y la flexibilidad física sigue siendo un desafío mecánico fundamental. Las líneas de fluidos de pequeño diámetro ofrecen una ventaja estructural única en estos escenarios.
A menudo es necesario tender líneas hidráulicas a través de severas limitaciones de espacio dentro del chasis de equipos modernos. La elección de una línea de gran tamaño crea imposibilidades de enrutamiento. Un tamaño insuficiente provoca generación de calor y caídas de presión peligrosas. Los diseñadores deben equilibrar cuidadosamente estas demandas físicas en competencia para garantizar el rendimiento de la maquinaria a largo plazo.
Esta guía desglosa las aplicaciones precisas de maquinaria donde una manguera hidráulica de 1/4 resulta indispensable. Exploraremos la coincidencia de materiales, las limitaciones de tamaño y las fallas comunes de enrutamiento. Al final, podrá validar con confianza si este diámetro específico se adapta a su sistema de fluido de alta presión.
Ventaja principal: flexibilidad excepcional y un radio de curvatura reducido, ideal para enrutamiento en espacios restringidos.
Limitación principal: baja capacidad de flujo volumétrico; susceptible a caídas de presión significativas en recorridos largos.
Presiones de trabajo típicas: comúnmente clasificadas entre 3000 y 5000+ PSI (cuando se utiliza refuerzo trenzado de 2 hilos como SAE 100R2AT).
Implementaciones comunes: líneas piloto de equipos móviles, puertos de prueba de diagnóstico, mástiles de montacargas y herramientas hidráulicas compactas.
Seleccionar una línea de fluido requiere equilibrar la dinámica de fluidos con el espacio físico. Un diámetro interior más pequeño introduce distintos comportamientos mecánicos. Debe comprender estos comportamientos antes de finalizar el diseño de su circuito.
Un DI de 1/4' restringe naturalmente el caudal volumétrico. Los sistemas que dependen de la actuación masiva de cilindros generalmente lo evitan. Empujar un volumen excesivo de fluido a través de un pasaje estrecho aumenta drásticamente la velocidad del fluido. Exceder las velocidades de flujo recomendadas causa un exceso de fricción contra las paredes del tubo interno. La fricción genera calor. El calor degrada tanto el caucho sintético como el fluido mismo, lo que lleva a una ineficiencia severa del sistema.
Los diámetros más pequeños aumentan directamente la fricción del fluido a lo largo de la distancia. A medida que el fluido viaja, la fricción pierde energía utilizable. Los ingenieros llaman a este fenómeno caída de presión. Debe calcular cuidadosamente la caída de presión esperada. Base sus cálculos en la longitud total de la línea, la viscosidad cinemática del fluido y la temperatura ambiental. Colocar una línea larga de 1/4' a través de una máquina pesada dará como resultado respuestas lentas del actuador en el otro extremo.
Esta sigue siendo la razón definitiva por la que elige las variantes de 1/4' en lugar de 3/8' o 1/2'. El perfil físico más pequeño permite curvas significativamente más cerradas. Se desplaza alrededor de los bloques del motor y los mamparos del chasis sin esfuerzo. Las curvas más cerradas se producen sin torcerse ni comprometer la integridad estructural del tubo interior. Esta flexibilidad física lo convierte en estándar para el diseño de chasis compactos en innumerables industrias.
Máquinas específicas dependen en gran medida de líneas de pequeño diámetro para funcionar. La combinación de tolerancia a alta presión y flexibilidad extrema se adapta perfectamente a nichos operativos únicos.
El espacio es absolutamente escaso dentro de los modernos equipos agrícolas y de movimiento de tierras. Los ingenieros empaquetan motores, bombas y sistemas de refrigeración en espacios notablemente pequeños.
Líneas hidráulicas auxiliares: las minicargadoras y las miniexcavadoras las utilizan mucho. Las líneas dirigen la energía a los accesorios de agarre o a los sinfines compactos donde el espacio sigue siendo mínimo.
Líneas de control piloto: dirigen el fluido desde la bomba principal directamente a las consolas herméticas de la cabina del operador. Transmiten los movimientos del joystick del operador a las válvulas de control principales.
Los almacenes dependen de mecanismos de elevación vertical. Estos mecanismos experimentan un movimiento repetitivo constante.
Enrutamiento del mástil de montacargas: los montacargas enrutan líneas sobre múltiples poleas de mástil. Las líneas se doblan y doblan cientos de veces al día. A menudo requieren materiales de cubierta específicos para soportar la fricción continua de las poleas. El tamaño de 1/4' encaja perfectamente dentro de los estrechos canales del mástil.
El mantenimiento de sistemas de alta presión requiere puntos de prueba confiables. Los técnicos necesitan puntos de acceso para leer el estado del sistema de forma segura.
Líneas de manómetros: los kits de prueba móviles utilizan líneas de diámetro pequeño para conectar manómetros mecánicos a las bombas primarias.
Puertos de prueba de diagnóstico: los técnicos frecuentemente emparejan estas líneas con accesorios abocardados JIC de 37°. Estas conexiones especializadas soportan fácilmente picos de presión de hasta 10 000 PSI durante las rutinas de diagnóstico de campo.
Algunas aplicaciones necesitan velocidad cero pero fuerza física masiva. El caudal se vuelve completamente secundario en estos escenarios.
Gatos hidráulicos y prensas compactas: los equipos de rescate como 'Jaws of Life' entran en esta categoría. Requieren un flujo muy bajo pero generan una fuerza extremadamente alta. Las líneas deben tolerar más de 5000 PSI y al mismo tiempo ser lo suficientemente flexibles para que los operadores humanos puedan maniobrar.
Los materiales de la cámara de aire interior y de la cubierta exterior dictan la supervivencia. No se puede utilizar un único tipo de material en todos los entornos operativos.

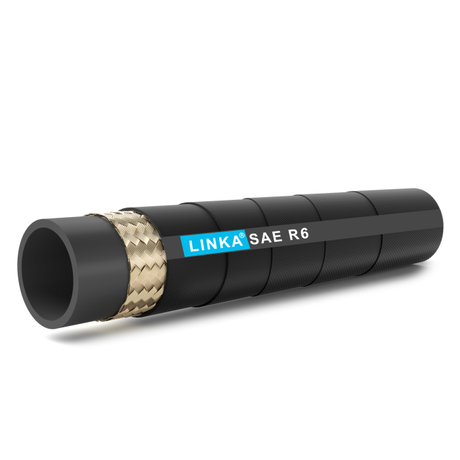

Esto representa el caballo de batalla de la industria para la maquinaria tradicional. Equilibra costo, durabilidad y amplia compatibilidad.
Caso de uso: Maquinaria pesada general de alta presión que opera al aire libre.
Especificaciones: Cuenta con un tubo interior de nitrilo altamente resistente a los aceites derivados del petróleo. Utiliza un refuerzo trenzado de doble alambre para contener la presión. Una cubierta de caucho sintético resistente a la abrasión protege el cable de las inclemencias del tiempo y de impactos moderados.
Algunos entornos presentan desafíos eléctricos o mecánicos únicos. El caucho estándar falla en estas condiciones específicas.
Caso de uso: equipos de mantenimiento eléctrico y escenarios de enrutamiento de alta fricción.
Especificaciones: Proporcionan propiedades no conductoras vitales. Esto resulta esencial para los camiones utilitarios que operan cerca de líneas eléctricas de alto voltaje. Cuentan con cubiertas de poliuretano altamente resistentes a la abrasión. Estas cubiertas sobreviven mucho mejor que el caucho al deslizamiento contra brazos metálicos.
El procesamiento químico y el calor extremo exigen polímeros especializados. El PTFE ignora las condiciones que fácilmente derriten o disuelven el nitrilo estándar.
Caso de uso: zonas de temperatura extrema o entornos hostiles de procesamiento de productos químicos.
Especificaciones: Capaz de operar hasta 450°F de forma segura. No se ven afectados por fluidos industriales altamente corrosivos. Los fabricantes suelen proteger el núcleo de PTFE mediante una trenza exterior de acero inoxidable. Omiten por completo la cubierta de goma, ya que la trenza de acero resiste de forma nativa la corrosión ambiental.
Los profesionales utilizan una mnemónica estandarizada para evitar errores de diseño catastróficos. La lista de verificación ESTAMPADA lo obliga a evaluar cada variable crítica antes de ordenar componentes.
Carta | Elemento de diseño | Criterios prácticos de evaluación |
|---|---|---|
S | Tamaño | Confirme tanto el diámetro interior de 1/4' (para los límites de flujo) como el diámetro exterior (para los espacios libres de enrutamiento y el tamaño de la abrazadera). |
T | Temperatura | Evalúe tanto el calor ambiental del recorrido (colectores de escape) como las temperaturas de funcionamiento del fluido interno. |
A | Solicitud | Evaluar los peligros ambientales con precisión. Busque exposición severa a los rayos UV, golpes con rocas o vibraciones de alta frecuencia. |
M | Material | Garantizar la compatibilidad con el tubo interior. Los fluidos biodegradables o 'verdes' permean fácilmente los tubos de goma estándar. |
P | Presión | Haga coincidir la presión de trabajo máxima con la configuración de la válvula de alivio del sistema. Tenga siempre en cuenta los picos repentinos de pulso alto. |
E | Extremos (Accesorios) | Especifique accesorios engarzados permanentes sobre los tipos conectables en campo. Utilice sellos faciales con junta tórica (ORFS) para vibraciones elevadas. |
D | Entrega | Defina los requisitos de prueba, el embalaje y los plazos de entrega de volumen requeridos por su programa de adquisiciones activo. |
Seleccionar los componentes correctos sólo resuelve la mitad del problema. Las malas prácticas de instalación destruyen habitualmente ensamblajes de alta calidad a las pocas horas de su puesta en marcha.
Las mangueras de alta presión se comportan dinámicamente bajo carga. Se expanden ligeramente en diámetro y se contraen en longitud hasta un 4% cuando están presurizados. No dejar la instalación floja crea un peligro mecánico inmediato. Una línea muy estirada tira violentamente contra sus conexiones finales durante la operación. Esta tensión concentra la tensión extrema exactamente en la raíz del racor engarzado. Este error, que provoca inevitables reventones, amenaza tanto a la maquinaria como al personal cercano.
Mejores prácticas para Slack:
Mida la distancia precisa entre los puertos y agregue entre un 5 y un 8 % de longitud adicional.
Asegúrese de que el conjunto forme una suave forma de 'U' en lugar de un cable recto y tenso.
Utilice adaptadores en ángulo de 90 grados o 45 grados para eliminar curvas cerradas directamente en el puerto.
Torcer un cable durante la instalación actúa como una sentencia de muerte para el componente. Un simple giro de 7 grados reduce significativamente su presión de explosión teórica. Los cables de acero trenzados dentro de la carcasa se desalinean. Pierden su capacidad de contener la fuerza exterior de manera uniforme. Utilice siempre extremos giratorios, como los giratorios MNPT. Estos extremos dinámicos permiten que el conjunto gire hasta alcanzar una alineación natural durante el torque final.
Las propiedades de los fluidos afectan profundamente la longevidad de la cámara de aire. El uso de caucho estándar de 1/4' para fluidos altamente aireados provoca desastres. Con el tiempo, gases incompatibles impregnan la capa interior porosa. El gas viaja hacia afuera hasta que golpea la densa cubierta exterior. Queda atrapado allí. Esta permeación provoca graves ampollas en la cubierta. Con el tiempo, las ampollas se rompen, exponiendo la trenza de alambre interna a la oxidación y una rápida degradación.
Adquirir componentes de proveedores no verificados introduce un riesgo enorme en su cadena operativa. Un fabricante confiable de mangueras hidráulicas brinda soporte de ingeniería vital junto con productos físicos.
Debe asegurarse de que el socio cumpla con estrictas pruebas de validación ISO y SAE. Sus protocolos de prueba deberían reflejar activamente los abusos en el mundo real. Las pruebas de ciclo de impulso siguen siendo el estándar de oro para configuraciones de alambre trenzado. Simula cientos de miles de picos de presión. Garantiza que el engarzado y el refuerzo de alambre se mantendrán unidos de forma segura en condiciones de campo severas.
Comprar rollos a granel y engarzarlos internamente aumenta su huella de responsabilidad. Busque socios capaces de ofrecer conjuntos preengarzados y totalmente probados a presión. Cortaron las líneas a longitudes precisas utilizando equipos automatizados. También suministran fundas protectoras, como protectores de abrasión de nailon o fibra de vidrio reflectante del calor, preinstalados. Esto reduce drásticamente el tiempo de montaje interno y elimina los errores de engarzado en campo.
Un socio competente debería respaldar una matriz notablemente diversa de estándares adecuados. Es probable que su flota contenga maquinaria construida en varios continentes. Encontrará estándares estadounidenses como NPT, JIC y ORFS. También verá configuraciones BSP británicas y métricas DIN alemanas. Asociarse con un fabricante que admita de forma nativa todos estos subprocesos garantiza que nunca tendrá dificultades para conectar una pieza de repuesto.
Una línea hidráulica de 1/4' sirve como un componente de ingeniería altamente especializado. Aborda escenarios de presión extremadamente alta y bajo flujo donde la flexibilidad espacial sigue siendo innegociable. Su capacidad para doblarse firmemente a través de diseños de chasis densos resuelve los principales problemas de diseño para los fabricantes de equipos móviles.
Tómese el tiempo para auditar los caudales requeridos del sistema antes de realizar el pedido. Calcule cuidadosamente las posibles caídas de presión en rutas largas. Consulte siempre con un ingeniero hidráulico certificado o un fabricante experimentado para finalizar la construcción y los emparejamientos de forma segura.
R: El flujo máximo depende estrictamente de la presión del sistema y de la viscosidad del fluido. Sin embargo, los ingenieros generalmente recomiendan líneas de 1/4' exclusivamente para aplicaciones de bajo flujo. Mantener el flujo por debajo de 2 a 3 galones por minuto (GPM) evita la velocidad excesiva del fluido. Mantenerse por debajo de este umbral mitiga con éxito la generación peligrosa de calor y limita la fricción.
R: Sí, maneja fácilmente 5000 PSI en las condiciones estructurales adecuadas. Debe utilizar un refuerzo trenzado de 2 hilos, como el estándar SAE 100R2AT. Alternativamente, se puede utilizar una construcción densa de alambre en espiral. También debe emparejarlo con accesorios engarzados permanentes con clasificación adecuada para mantener estos límites de manera segura.
R: La variante de 3/8' ofrece una capacidad de flujo volumétrico significativamente mayor. Experimenta una caída de presión interna mucho menor en distancias largas. Sin embargo, sacrifica flexibilidad. La variante de 1/4' conserva un radio de curvatura notablemente estrecho y un perfil físico compacto, lo que le permite caber en espacios de chasis muy restringidos.
