¿Cómo se mide el tamaño de la manguera?

En los sistemas hidráulicos, seleccionar el tamaño correcto de la manguera es crucial para garantizar un rendimiento, seguridad y longevidad óptimos. La manguera hidráulica sirve como conducto para la potencia de fluido, y sus dimensiones afectan directamente la eficiencia y confiabilidad del sistema. Esta guía completa profundiza en los métodos y consideraciones para medir con precisión los tamaños de manguera hidráulica, proporcionando información sobre los estándares de la industria, las técnicas de medición y las implicaciones de las dimensiones de la manguera en el rendimiento del sistema.

Comprensión de las dimensiones de la manguera hidráulica

Las mangueras hidráulicas se caracterizan por varias dimensiones clave:

• Diámetro interno (ID) : la medición de la apertura interna de la manguera, que determina la capacidad de flujo.

• Diámetro exterior (OD) : el diámetro total de la manguera, incluido el tubo, el refuerzo y la cubierta.

• Longitud : la distancia de un extremo de la manguera al otro, incluidos los accesorios si están presentes.

La medición precisa de estas dimensiones es esencial para seleccionar la manguera apropiada para una aplicación determinada.

Medición del diámetro interno (ID)

El diámetro interno es un parámetro crítico que afecta la velocidad de flujo y la velocidad del fluido hidráulico. Una manguera de menor tamaño puede conducir a mayores caídas de presión y una reducción de la eficiencia del sistema, mientras que una manguera de gran tamaño puede provocar costos innecesarios y limitaciones de espacio.

Sistema de tamaño de tablero

En la industria hidráulica, los tamaños de manguera a menudo se denotan utilizando el sistema 'tamaño de tablero ', donde cada número de tablero corresponde a un diámetro interno específico en dieciséis de pulgada. Por ejemplo:

• Dash 4 (-4): 4/16 '= 1/4 ' ID

• Dash 6 (-6): 6/16 '= 3/8 ' ID

• Dash 8 (-8): 8/16 '= 1/2 ' ID

Este sistema estandarizado facilita la identificación y selección de mangueras fáciles según sus diámetros internos.

Técnicas de medición

Para medir el diámetro interno:

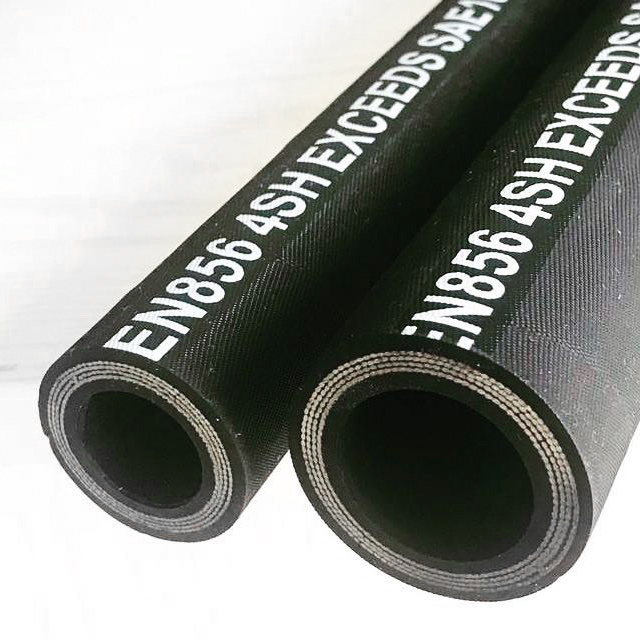

1. Inspección de la línea : verifique la línea laica de la manguera, la información impresa a lo largo de su longitud, para las especificaciones de tamaño.

2. Medición del calibrador : si la línea laica es ilegible, use una pinza para medir la apertura interna de la manguera directamente.

La medición de identificación precisa garantiza la compatibilidad con los requisitos del sistema y evita problemas relacionados con las restricciones de flujo o las caídas de presión excesivas.

Medición del diámetro exterior (OD)

El diámetro exterior abarca toda la sección transversal de la manguera, incluida el tubo interno, las capas de refuerzo y la cubierta exterior. Si bien OD no afecta directamente el flujo de fluidos, es crucial para:

• Enrutamiento e instalación : asegurar que la manguera se ajuste dentro de los espacios designados y no interfiera con otros componentes.

• Agua y soporte : seleccionar abrazaderas y soportes apropiados que acomoden las dimensiones externas de la manguera.

Técnicas de medición

Para medir el diámetro exterior:

1. Medición del calibrador : use un calibrador para medir el ancho externo de la manguera en varios puntos para tener en cuenta cualquier irregularidad.

2. Gráficos de referencia : consulte las especificaciones del fabricante o los gráficos estándar de la industria que correlacionen los tamaños del tablero con diámetros externos típicos.

La medición precisa de OD es vital para garantizar un ajuste adecuado y evitar posibles problemas de abrasión o interferencia durante la operación.

Medición de la longitud de la manguera

La longitud de una manguera hidráulica se mide de extremo a extremo, incluidos los accesorios si están presentes. La medición de longitud adecuada es esencial para:

• Integración del sistema : garantizar que la manguera alcance entre los componentes sin holgura o tensión excesiva.

• Consideraciones de caída de presión : las mangueras más largas pueden contribuir al aumento de las caídas de presión debido a las pérdidas por fricción.

Técnicas de medición

Para medir la longitud de la manguera:

1. Mangueras rectas : use una cinta métrica para determinar la distancia de un extremo de la manguera al otro, incluidos los accesorios.

2. Mangueras con curvas : siga la ruta de la manguera, contabilizando curvas y curvas, para medir la longitud real requerida para la instalación.

La medición de longitud precisa garantiza un rendimiento óptimo del sistema y evita problemas relacionados con el movimiento de la manguera o las fluctuaciones de presión.

Importancia del tamaño preciso de la manguera

Seleccionar el tamaño correcto de la manguera es vital para mantener la eficiencia del sistema, la seguridad y la longevidad. El tamaño incorrecto puede conducir a:

• Rendimiento reducido : las mangueras de menor tamaño pueden causar caídas de presión excesivas, lo que lleva a una disminución de la eficiencia del sistema.

• Daño de los componentes : las mangueras de gran tamaño pueden dar lugar a una respuesta lenta del sistema y daños potenciales a los componentes debido a una dinámica de fluido inadecuado.

• Peligros de seguridad : las mangueras de tamaño incorrecto pueden fallar bajo presión, lo que representa riesgos para el personal y el equipo.

Al medir y seleccionar con precisión el tamaño apropiado de la manguera, estos problemas pueden mitigarse, asegurando una operación confiable y segura del sistema.

Preguntas frecuentes

P1: ¿Cuál es el significado del tamaño del tablero en mangueras hidráulicas?

A1: El tamaño del tablero indica el diámetro interno de la manguera en dieciséis de pulgada. Por ejemplo, una manguera -8 tiene una ID de 8/16 ', o 1/2 '.

P2: ¿Puedo usar el diámetro exterior para determinar el tamaño de la manguera?

A2: Si bien el diámetro exterior es importante para las consideraciones de instalación, el diámetro interno es el factor principal para determinar el tamaño y la capacidad de flujo de la manguera.

P3: ¿Cómo afecta la longitud de la manguera el rendimiento del sistema?

A3: Las mangueras más largas pueden conducir a mayores caídas de presión debido a la fricción, potencialmente reduciendo la eficiencia del sistema. Es importante equilibrar la longitud de la manguera con los requisitos del sistema.

P4: ¿Qué herramientas se recomiendan para medir las dimensiones de la manguera?

A4: las pinzas son ideales para medir los diámetros internos y externos, mientras que una cinta métrica es adecuada para determinar la longitud de la manguera.

P5: ¿Hay estándares de la industria para el tamaño de la manguera hidráulica?

A5: Sí, estándares como SAE e ISO proporcionan pautas para las dimensiones de la manguera, el rendimiento y las pruebas para garantizar la compatibilidad y la seguridad en varias aplicaciones.

La medición precisa y la selección de tamaños de manguera hidráulica son fundamentales para la eficiencia y la seguridad de los sistemas hidráulicos. Al comprender y aplicar las técnicas y estándares de medición apropiados, los profesionales pueden garantizar un rendimiento y longevidad óptimos del sistema.
